Базовая система на фрезерных станках

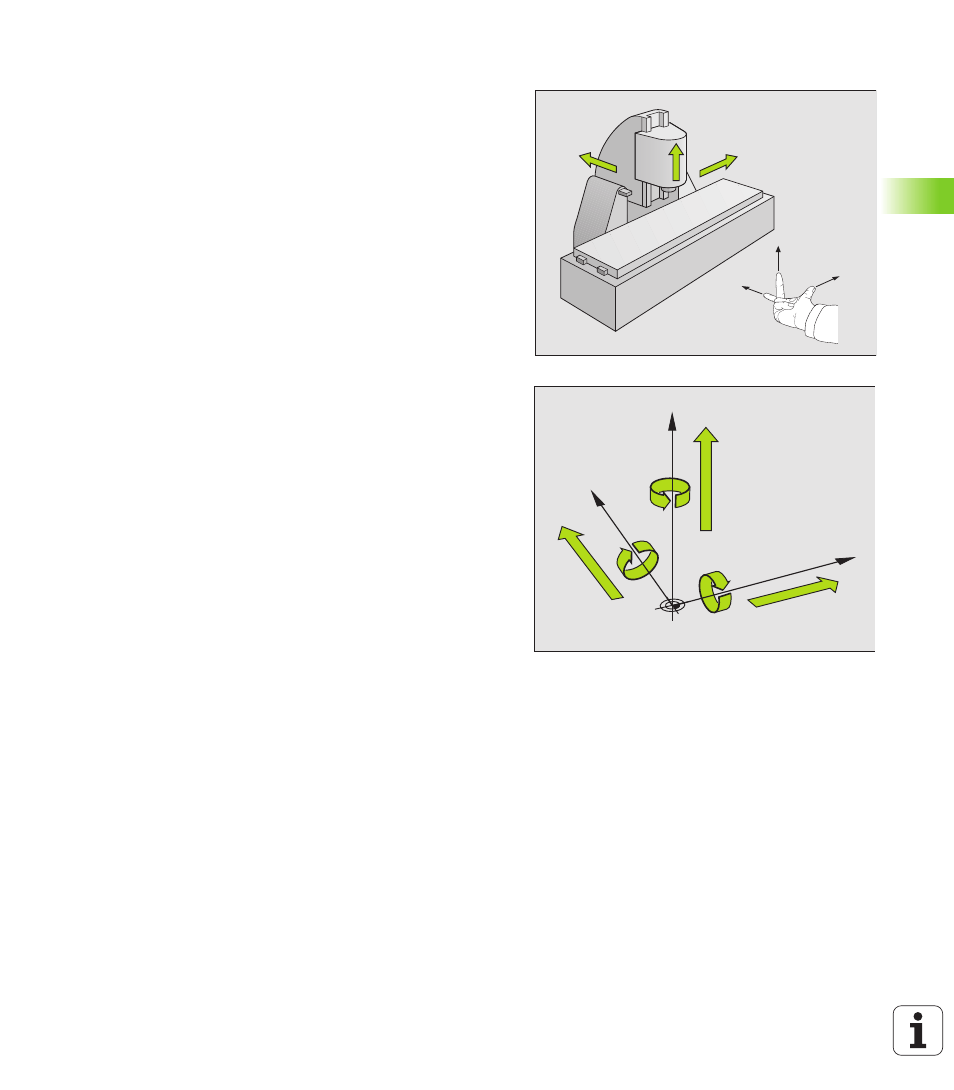

При обработке, загатовки на фрезерном станке относятся
принципяльно к прямоугольной системе координат. Рисунок
справа показывает, как распределяется прямоугольная система
координат в соотношении к направляющим. Принцип трех
пальцев правой руки служит как помощь: Если средний палец
показует в направлении оси инструмента от загатовки к
инструменту, то он показует в направлении Z+, большой палец в
направлении X+ и указательный палец в направлении Y+.
iTNC 530 может управлять вообщем максимально 9 осями. Кроме
главных осей X, Y и Z существуют лежащие параллельно
вспомогательные оси U, V и W. Поворотные оси обозначается с
помощью A, B и C. Рисунок справа указует распределение
вспомогательных осей и поворотных осей в соотношении к
главным осьям.
+X
+Y
+Z
+X
+Z
+Y
W+
C+
B+
V+
A+
U+
Y
X
Z
