HEIDENHAIN iTNC 530
453
9.5
Определ
е
ние
пл
о
ск
о
сти
обрабо
тки
че
ре
з
дв
а
в
ект
ора
:
PLANE
VECT
O
R
Параметры ввода
U
U
U
U

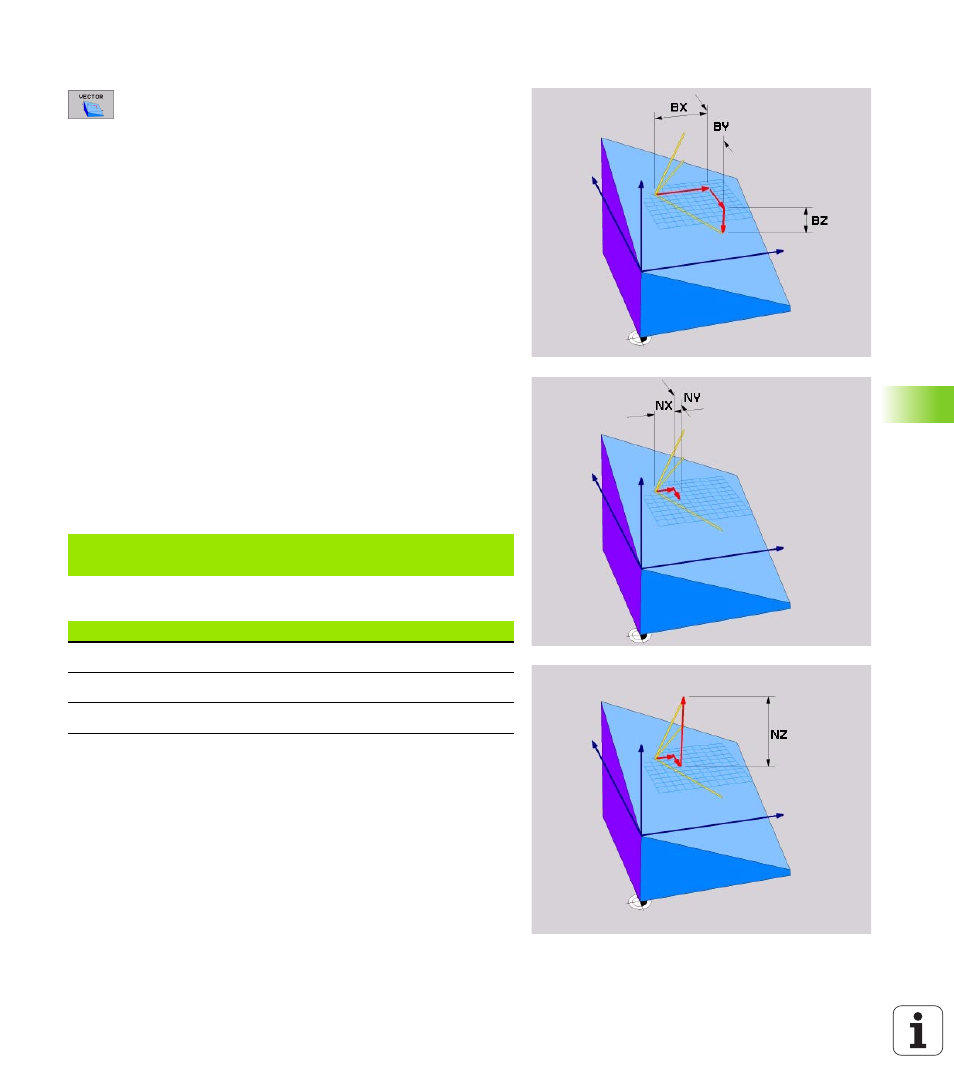

X-компонент базисного вектора?: X-компонент
BX базисного вектора B (смотри рисунок справа
вверху). Пределы ввода: -1 до +1
U
U
U
U
Y-компонент базисного вектора?: X-компонент
BY базисного вектора B (смотри рисунок справа
вверху). Пределы ввода: -1 до +1
U
U
U
U
Z-компонент базисного вектора?: X-компонент
BZ базисного вектора B (смотри рисунок справа
вверху). Пределы ввода: -1 до +1
U
U
U
U
X-компонент вектора нормали?: X-компонент
NX базисного вектора N (смотри рисунок справа
по середине). Пределы ввода: -1 до +1
U
U
U
U
Y-компонент вектора нормали?: X-компонент NY
базисного вектора N (смотри рисунок справа по
середине). Пределы ввода: -1 до +1
U
U
U
U
Z-компонент вектора нормали?: X-компонент
NZ базисного вектора N (смотри рисунок справа
внизу). Пределы ввода: -1 до +1
U
U
U
U
Дальше с помощью свойств позиционирования
(смотри “Определить поведение при
позиционировании функции PLANE” на странице
ЧУ-запись
Используемые сокращения
5 plane vector bx0.8 by-0.4 bz-
0.4472 nx0.2 ny0.2 nz0.9592 .....
Сокращение
Значение
VECTOR
В английском языку vector = вектор
BX, BY, BZ
Базисный вектор: X-, Y- и Z-компоненты
NX, NY, NZ
Вектор нормали: X-, Y- и Z-компоненты
