HEIDENHAIN iTNC 530
217
6.6
Движ
ение
по
траект
ории
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K
Относительные базы
Относительные базы это данные, относящиеся к другому
элементу контура. Softkeys и слова программы для
Оотносительных баз начинаются с “R” (относителный нем.

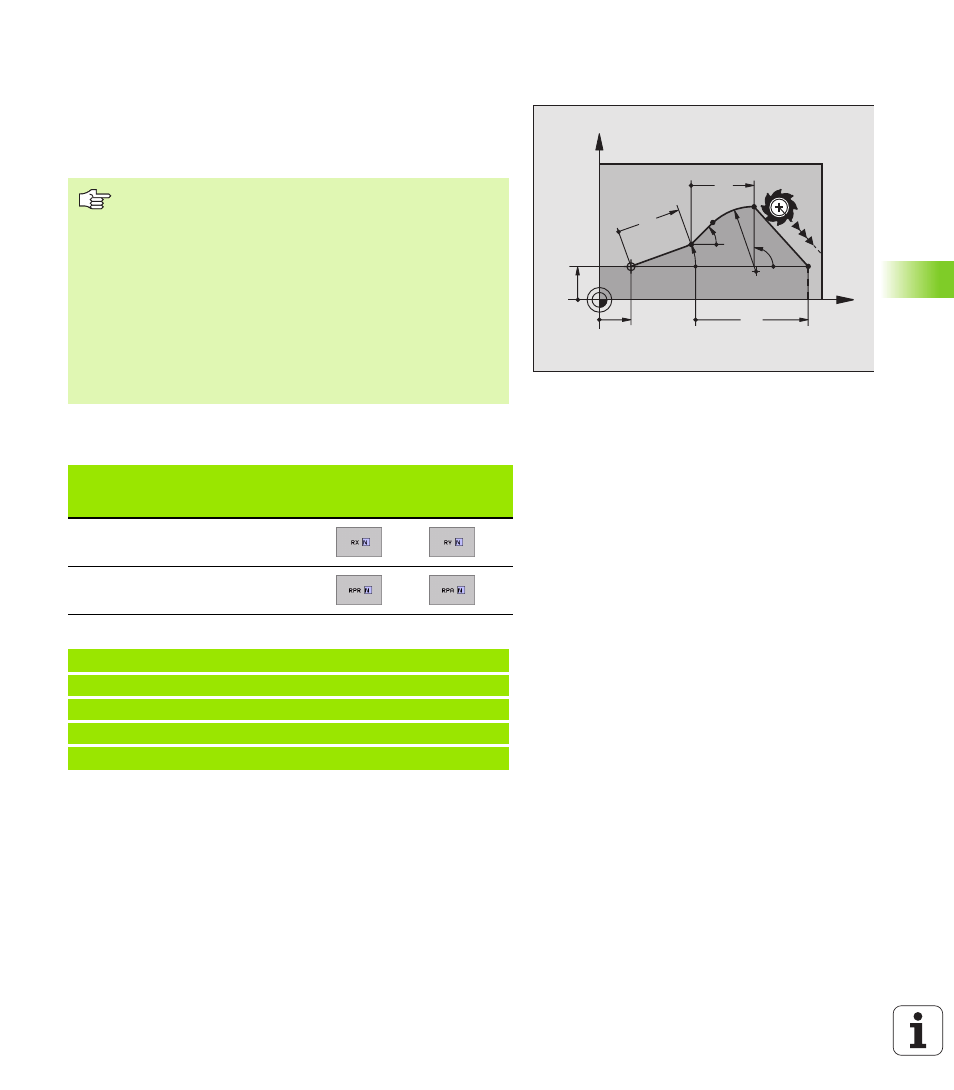

Relativ). Рисунок справа показывает данные о размерах, которые
Вы должны программировать как относительные базы.
Относительная база к предложении N: Координаты конечных
точек
ЧУ-записи в качестве примера
Координаты с относительной базой вводить всегда
инкрементно. Ввести дополнительно номер
предложения элемента контура, к которому относимся.
Элемент контура, которого номер предложения Вы
вводите, не должен стоять больше чем 64
предложения программирования перед
предложением, с программированием базы
(отнесения).
Если стираете предложение, к которому Вы
относились, то УЧПУ выдаёт сообщение об ошибках.
Измените пожалуйста программу, пока сбросите это
предложение.
Известные данные
Softkeys
(программированниые
клавиши)
Прямоугольные координаты
относительно предложения N
Полярные координаты
относительно предложения N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AH+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 FA+0 RPR 13
X
Y
35
10
10
20°
R20
20
45°
20
FPOL
90°
