Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 200
200
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

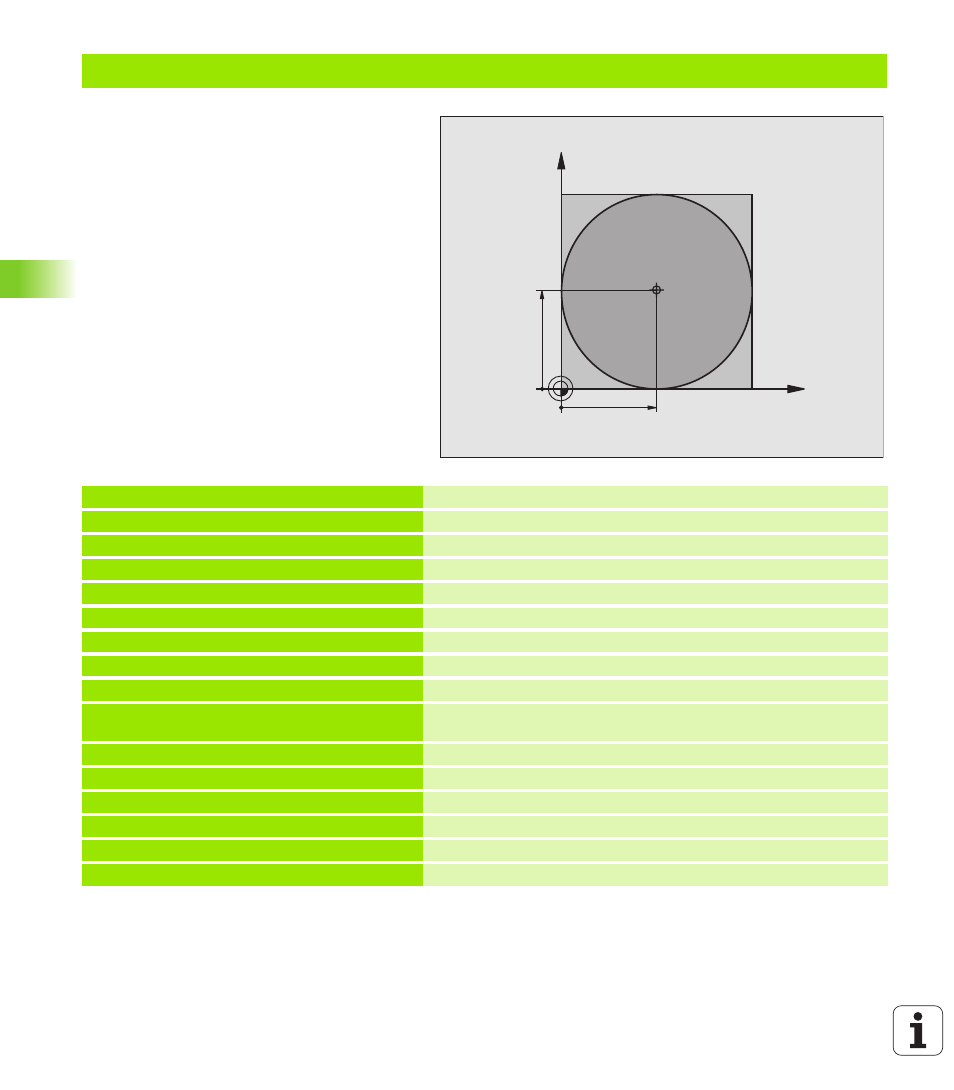

Пример: Круг декартово
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Дефиниция загатовки
2 BLK FORM 2,0 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5
Определение инструмента
4 TOOL CALL 1 Z S3150
Вызов инструмента
5 CC X+50 Y+50
Определение центра окружности
6 L Z+250 R0 FMAX
Свободный ход инструмента
7 L X-40 Y+50 R0 FMAX
Предпозиционирование инструмента
8 L Z-5 R0 F1000 M3
Перемещение на глубину обработки
9 APPR LCT X+0 Y+50 R5 RL F300
Наезд начальной точки круга по круговой траектории с
тангенциальным
примыканием
10 C X+0 DR-
Наезд конечной точки окружности (=начальная точка окружности)
11 DEP LCT X-40 Y+50 R5 F1000
Отвод от контура по круговой траектории с тангенциальным
примыканием
12 L Z+250 R0 FMAX M2
Свободный ход инструмента, конец программы
13 END PGM C-CC MM
X
Y
50
50
CC
