Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 332
332
8 Программирование: Циклы
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
(
вые
м
ек
),
ца
п
ф
и
па
зо
в
U
U
U
U
Обьём обработки (0/1/2) Q215: Определить
обьём обработки
0: Черновая и чистовая обработка
1: Только черновая обработка
2: Только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
U
U
U
U

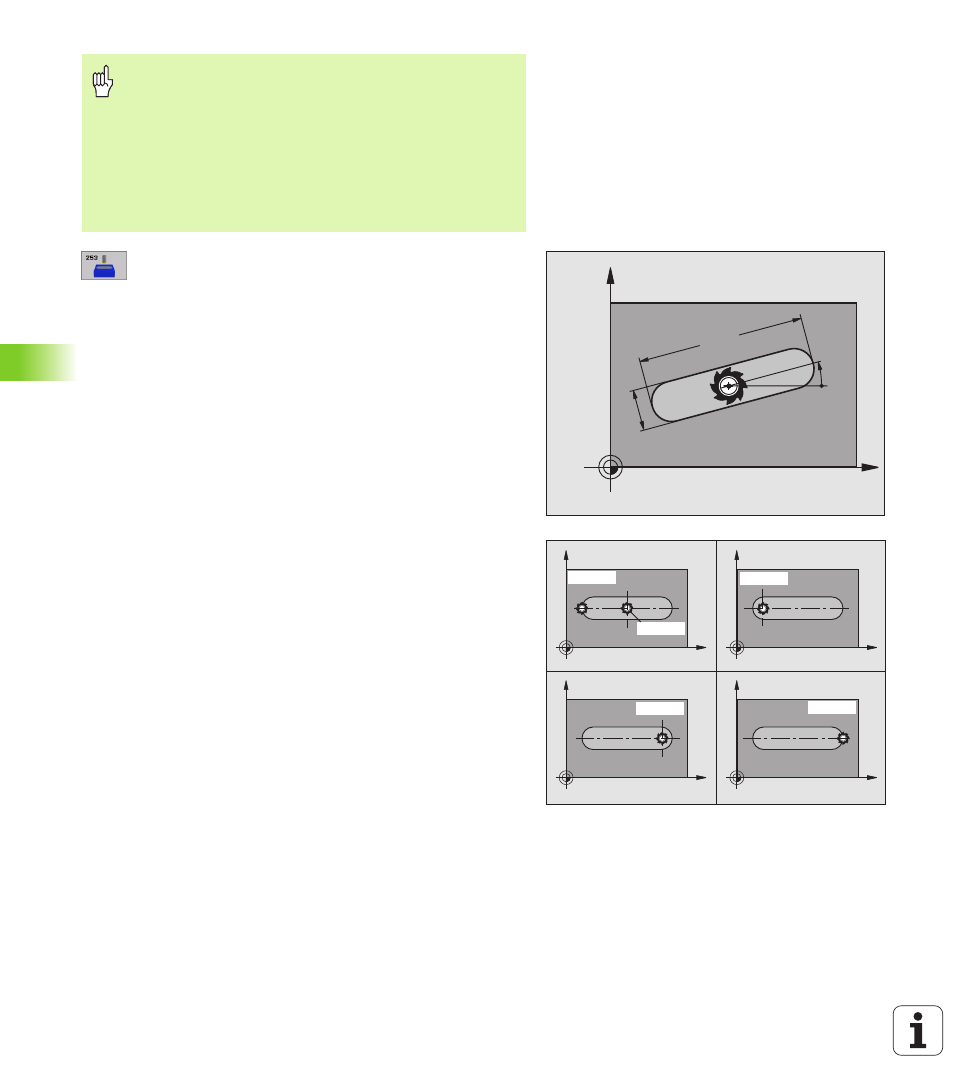

Длина канавки Q218 (значение параллельно
главной оси плоскости обработки): Ввод более
длинного бока паза
U
U
U
U
Ширина канавки Q219 (значение параллельно
главной оси плоскости обработки): Ввести ширину
паза; если вводите ширину паза равну диаметру
инструмента, то УЧПУ выполняет только черновую
обработку (фрезерование продольного паза)
U
U
U
U
Припуск на чистовую обработку со стороны
Q368 (инкрементно): Припуск на чистовую
обработку на плоскости обработки.
U
U
U
U
Положение при повороте Q224 (абсолютно):
Угол, на который поворочивается целый паз.
Центр вращения лежит на позиции, на которой
находится инструмент при вызове цикла.
U
U
U
U
Положение канавки (0/1/2/3/4) Q367: Положение
канавки в отнесении к позиции инструмента при
вызове цикла (смотри рисунок справа по
середине):
0: Позиция инструмента = центр канавки
1: Позиция инструмента = слева конец канавки
2: Позиция инструмента = сентр левой окружности
канавки
3: Позиция инструмента = центр правой
окружности канавки
4: Позиция инструмента = справа конец канавки
U
U
U
U
Подача фезерования Q207: Скорость
перемещения инструмента при сверлении в мм/мин
U
U
U
U
Вид фрезерования Q351: Вид обработки
фрезерованием при M03:
+1 = фрезерование попутное
–1 = фрезерование поперечное
С помощью параметра станка 7441 бит 2 настроиваете,
должно ли УЧПУ выдавать сообщение об ошибках при
вводе положительной глубины (бит 2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует рассчет предпозиции.
Инструмент перемещается на оси инструментов на
ускоренном ходе на безопасное расстояние под
поверхность обрабатываемой детали!
X
Y
Q219
Q218
Q224
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
