PLANE
VECT
O
R 9.5 Определение плоскости
обработки через два вектора:
PLANE VECTOR
Применение
Дефиницию плоскости обработки через два нормированных
вектора можете использовать тогда, если Ваша САПР-система
может рассчитать базисный вектор и вектор нормали
наклоненной плоскости обработки. Речь идет о нормированном
векторе, если корень из суммы квадратов трех компонентов
вектора составляет 1.

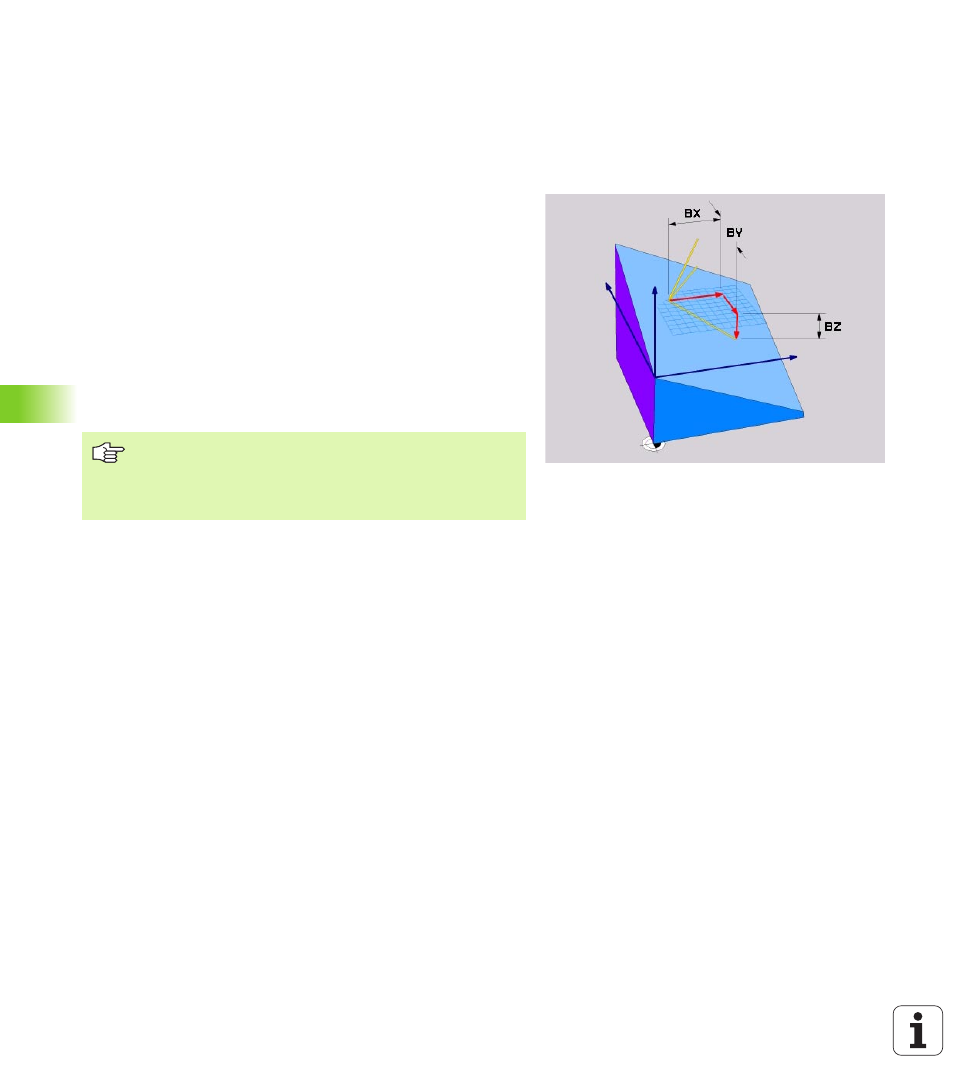

Требуемый для определения плоскости обработки базисный
вектор определен с помощью трех компонентов BX, BY и BZ
(смотри рисунок справа вверху). Вектор нормали определяется
компонентами NX, NY и NZ
Базисный вектор определяет направление оси X на наклоненной
плоскости обработки, вектор нормали определяет направление
плоскости обработки и лежит перпендикулярно.
Обратите внимание перед программированием
Описание параметров для поведения при
позиционировании: Смотри “Определить поведение
