HEIDENHAIN iTNC 530
207
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты
Если Вы должны выполнять больше 16 витков:

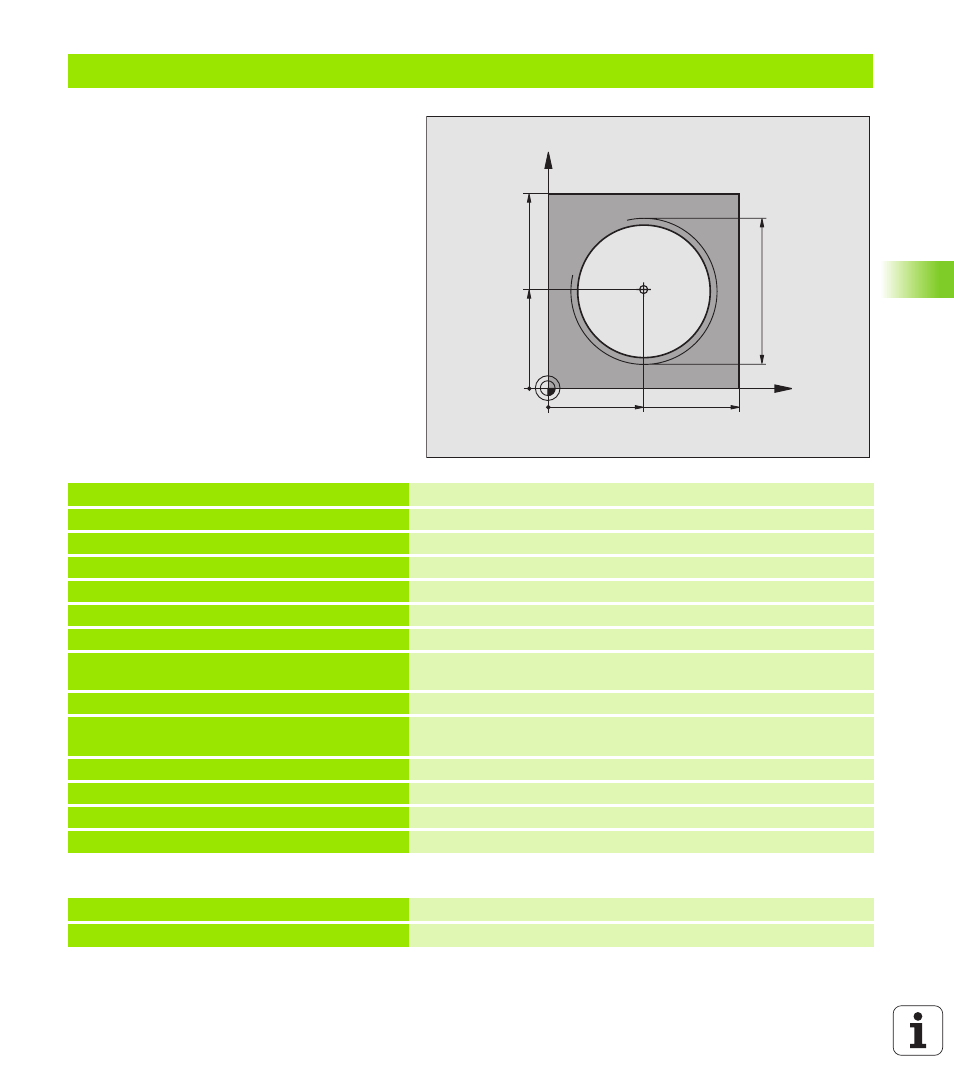

Пример: Helix
0 BEGIN PGM HELIX MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+5
Определение инструмента
4 TOOL CALL 1 Z S1400
Вызов инструмента
5 L Z+250 R0 FMAX
Свободный ход инструмента
6 L X+50 Y+50 R0 FMAX
Предпозиционирование инструмента
7 CC
Приём последней программированной позиции в качестве
полюса
8 L Z-12,75 R0 F1000 M3
Перемещение на глубину обработки
9 APPR PCT PR+32 PA-
182 CCA180 R+2 RL F100
Наезд контура по окружности с тангенциальным примыканием
10 CP IPA+3240 IZ+13.5 DR+ F200
Проезд Helix
11 DEP CT CCA180 R+2
Отвод от контура по окружности с тангенциальным примыканием
12 L Z+250 R0 FMAX M2
Свободный ход инструмента, конец программы
13 END PGM HELIX MM
X
Y
50
50
CC
100
100
M64 x 1,5
...
8 L Z-12.75 R0 F1000
