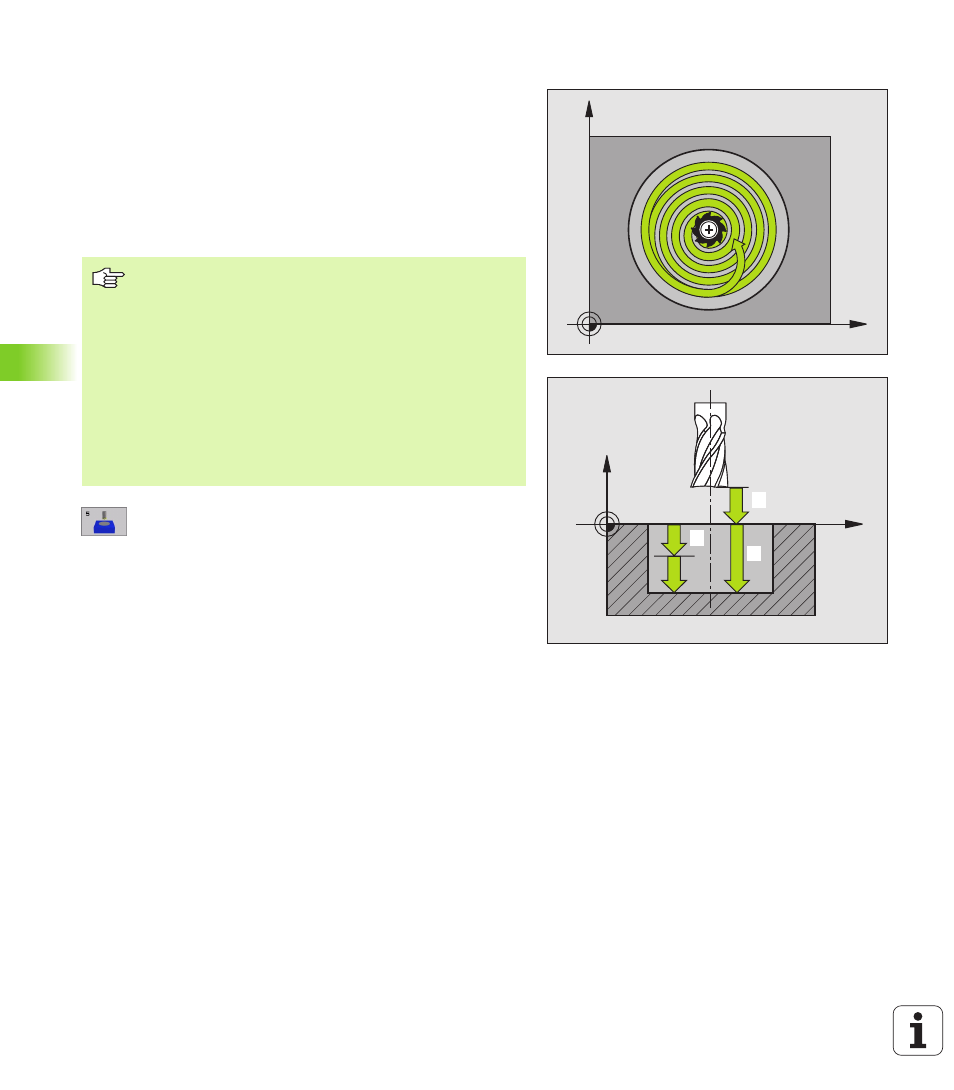

КРУГЛЫЙ КАРМАН (цикл 5)
1 Инструмент врезается в положении старта (центр кармана) в
обрабатываемую деталь и перемещается на глубину подвода
2 Затем инструмент передвигатеся с подачей F по указанной на
рисунке справа спиральную траекторию, до подвода со
стороны k, смотри “ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл 4)”,
3 Эта операция повторяется, пока будет достигнута глубина
4 В конце цикла УЧПУ перемещает инструмент назад на
позицию старта
U
U
U
U
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина фрезерования
2
: Расстояние
поверхности загатовки – дна кармана
U
U
U
U
Глубина подвода
3
(инкрементно): Размер, на
который каждый раз инструмент подводится.
УЧПУ перемещаестя одним рабочим ходом на
глубину если:
n
Глубина подвода и глубина равны друг другу
n
Глубина подвода больше глубины
X
Y
X
Z
11
12
13
Обратите внимание перед программированием
Использовать фрезу с режущим по середине торцовым
зубом (ДИН 844) или предсверлить в центре кармана.
Предпозиционировать над центром кармана с
коррекцией радиуса R0.
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
