HEIDENHAIN iTNC 530 151
5.2
Данные
инстр
умента

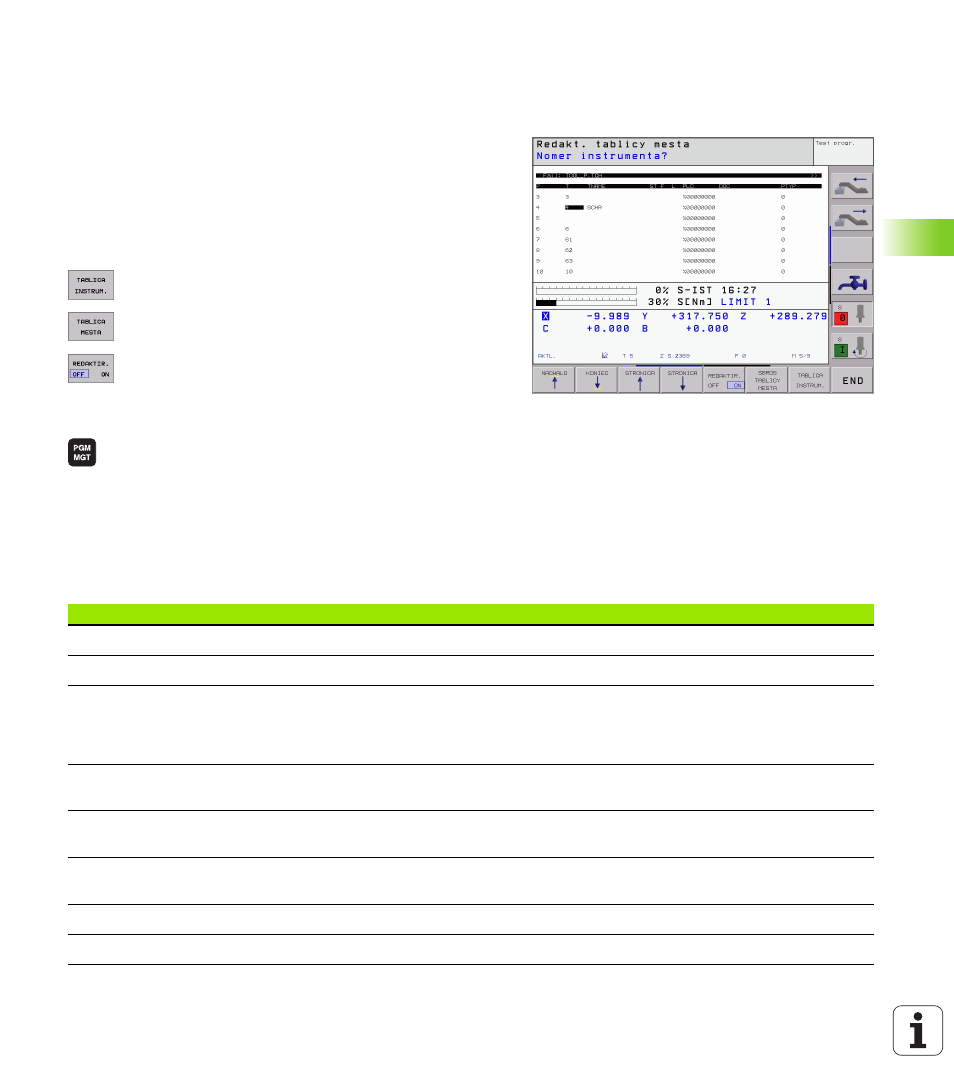

Таблица места для устройства смены инструмента
Для автоматической смены инструмента Вам требуется таблица
места TOOL_P.TCH. УЧПУ управляет несколькими таблицами
места с любыми именами файлов. Таблица места, которую
хотите активировать для прогона программы, выбираете в
режиме работы прогона программы через управление файлами
(статус M). Чтобы управлять в одной таблицы места несколькими
магазинами (индексировать номер места), установите параметры
станка от 7261.0 до 7261.3 неравными 0.
Редактирование таблицы места в режиме работы прогона
программы
U U U U Таблица инструментов: Нажать Softkey ТАБЛИЦА
ИНСТРУМЕНТОВ
U U U U Выбор таблицы места: Выбор Softkey ТАБЛИЦА
МЕСТА
U U U U Установка Softkey РЕДАКТИРОВАНИЕ на ON
Выбор таблицы места в режиме работы Программу ввести в
память/редактировать Выбор редакитрования
U U U U Вызов управления файлами
U U U U Указать выбор типа файла: Softkey ВЫБОР ТИПА
нажать
U U U U Указать файлы типа .TCH: Softkey TCH FILES
нажать (вторая линейка Softkey)
U U U U Выберите файл или введите новое имя файла.
Потвердите с помощью клавиши ENT или с
помощью Softkey ВЫБОР
Сокращение Вводы Диалог
P Номер места инструмента в магазине инструментов –
T Номер инструмента Номер инструмента?
ST Инструмент является специальным инструментом (ST: для Special Tool =
англ. специальный инструмент); если Ваш специальный инструмент
блокирует места перед и за своим местом, то Вы должны блокировать
соответственное место в графе L (статус L)
Специальный
инструмент?
F Инструмент возвращать всегда в тоже самое место в магазине (F: для
Fixed = англ.постоянный)
Постоянное место? Да =
ENT / Нет = NO ENT
L Блокировать место (L: для Locked = англ. блокированный, смотри также
графу ST)
Место блокированное Да =
ENT / Нет = NO ENT
PLC Информация, которая должна передаваться об этом месте инструмента
в PLC
PLC-статус?
TNAME Индикация имени инструмента из TOOL.T –
DOC Индикация комментария к инструменту из TOOL.T –
