2 Ручное управление и наладка
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
(
бе
з 3D-
им
пу
л
ь
сной
систе
м
ы
)

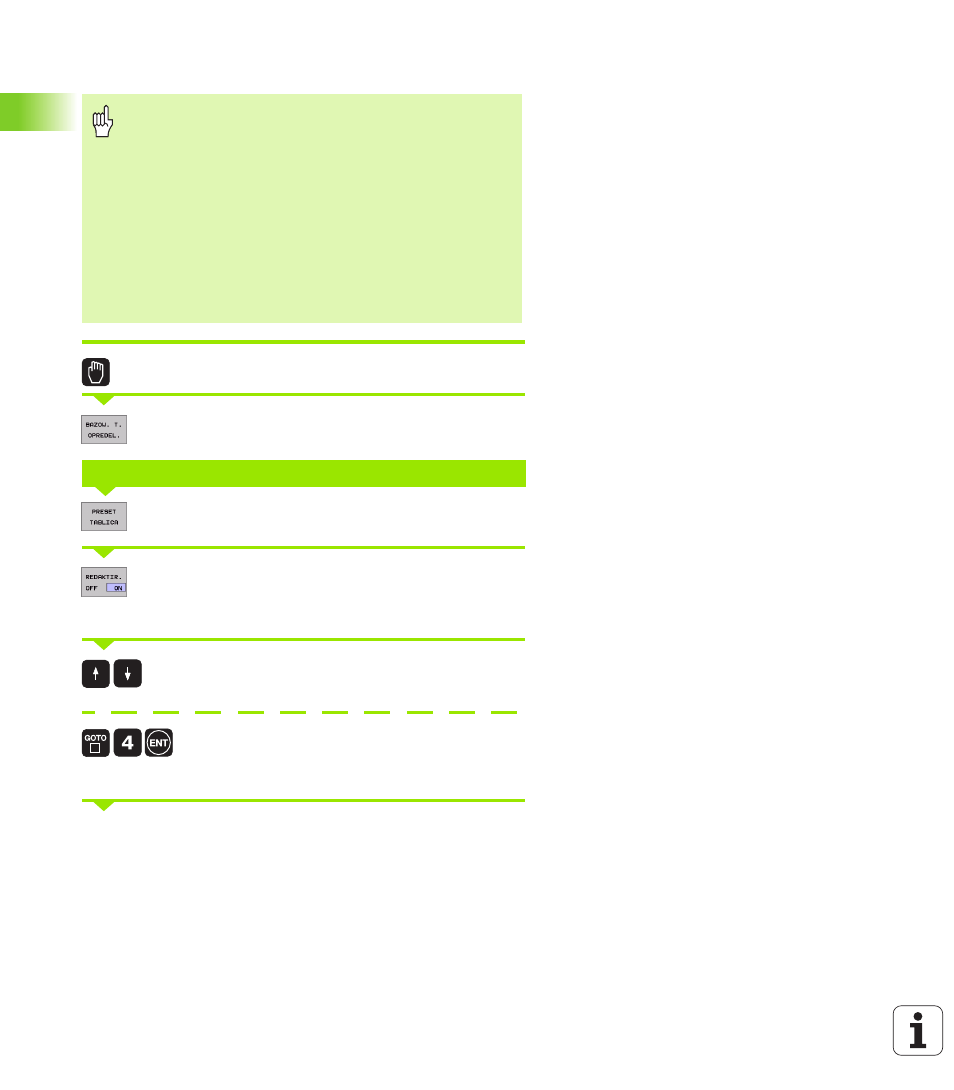

Активировать опорную точку из таблицы Preset в режиме
работы Вручную
Выбор режима работы Ручное управление
Вызов функции для установления базовой точки
Вызов таблицы Preset
Таблицу Preset отпустить для редактирования:
Softkey РЕДАКТИРОВАНИЕ ВКЛ/ВЫКЛ установить
на ВКЛ
С помощью клавишей со стрелкой избрать номер
опорной точки, которую хотите активировать или
через клавишу GOTO избрать номер опорной
точки для активирования, с помощью клавиши
ENT потвердить
При активировании опорной точки из таблицы Preset,
УЧПУ сбросывает все активные пересчеты координат,
активированные с помощью следующих циклов:
n
Цикл 7, смещение нулевой точки
n
Цикл 8, зеркальное отражение
n
Цикл 10, поворот
n
Цикл 11, размерный коэфицент
n
Цикл 26, размерный коэфицент специфический для
оси
Пересчет координат из цикла 19, Наклон плоскости
обработки остается активным.
УСТАНОВЛЕНИЕ БАЗОВОЙ ТОЧКИ X=
