HEIDENHAIN iTNC 530
143
5.2
Данные
инстр
умента
Радиус инструмента R
Радиус инструмента R вводите непосредственно.

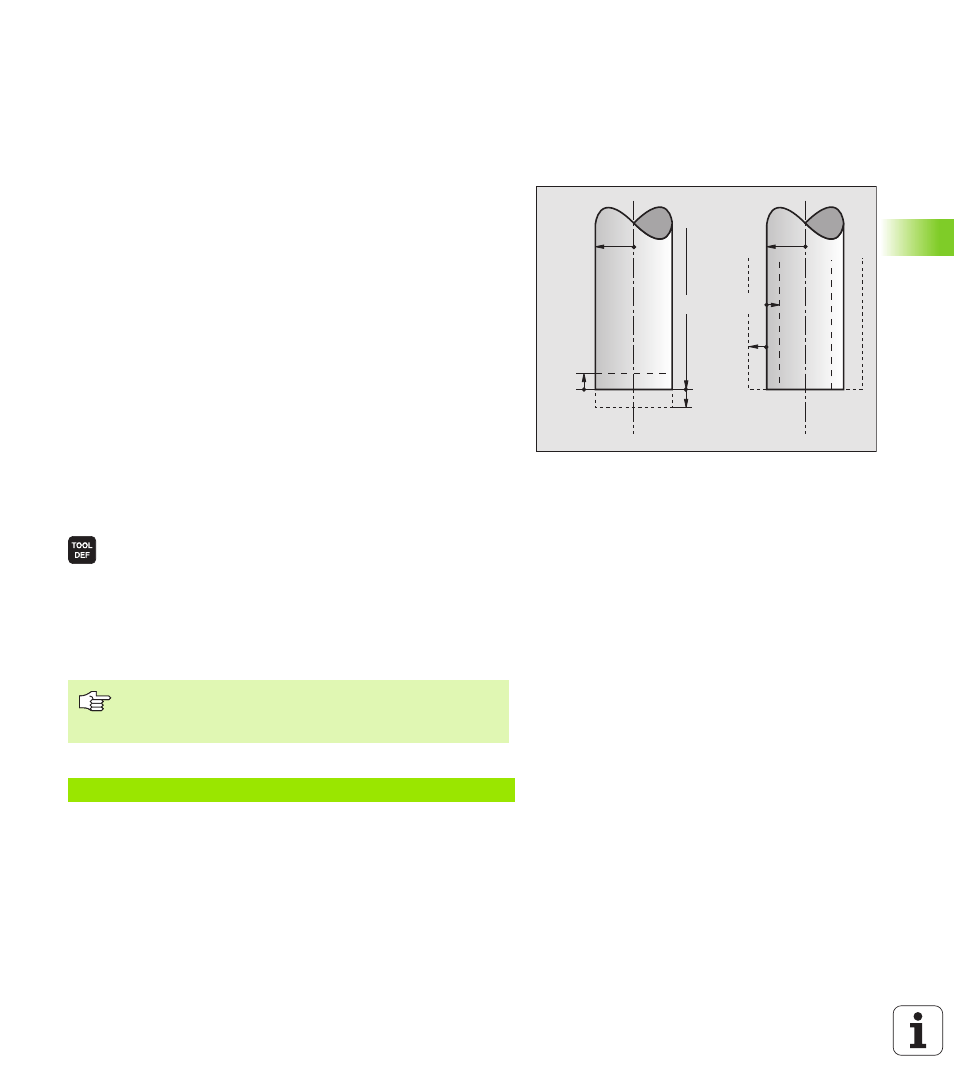

Значения дельта для длины и радиуса
Значения дельта обозначают отклонения для длины и радиуса
инструментов.
Положительное значение дельта означает припуск (DL, DR,
DR2>0). В случае обработки с припуском вводите значение для
припуска при программировании вызова инструмента с TOOL
CALL.
Отрицательное значение дельта означает заниженный размер
(DL, DR, DR2<0). Заниженный размер вводится в табилцу
инструментов для износа инструмента.
Значения дельта вводите в виде чисел, в записи TOOL CALL
можете передать это значение также с помощью Q-параметра.
Пределы ввода: Значения дельта могут составлять максимально
± 99,999 мм.
Данные инструментов ввести в программу
Номер, длину и радиус для определённого инструмента
назначаете в программе обработки один раз в записи TOOL DEF:
U
U
U
U
Выбор определения инструмента: Нажать клавишу TOOL DEF
U
U
U
U
Номер инструмента :С помощью номера
инструмента обозначается однозначно данный
инструмент
U
U
U
U
Длина инструмента :Значение коррекции для
длины
U
U
U
U
Радиус инструмента :Значение коррекции для
радиуса
Пример
DR<0
DR>0
DL<0
R
DL>0
L
R
Во время диалога можете включить значение для
длины и радиуса непосредственно в поле диалога:
Нажать желаемую программируемую клавишу оси.
4 Tool Def 5 L+10 R+5
