HEIDENHAIN iTNC 530
291
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

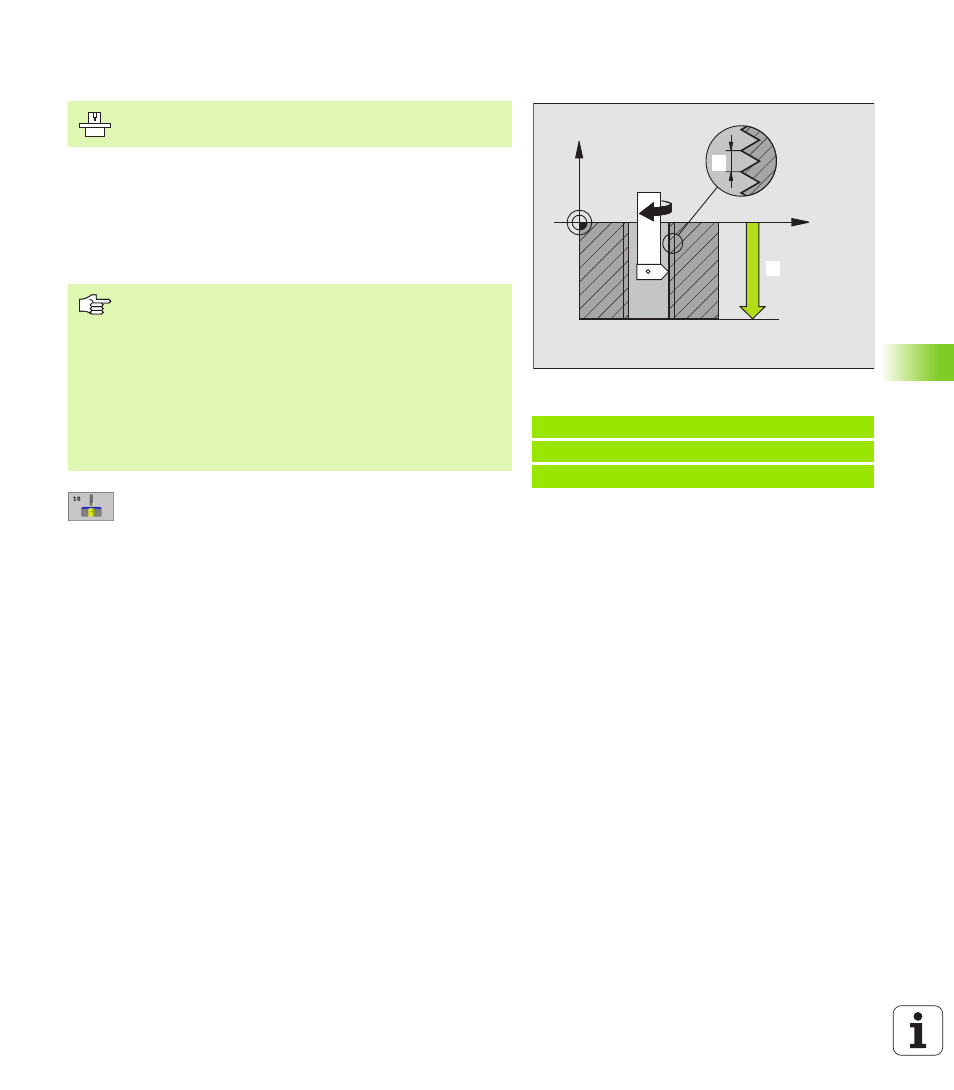

РЕЗЬБОНАРЕЗАНИЕ (цикл 18)
Цикл 18 РЕЗЬБОНАРЕЗАНИЕ инструмент перемещается с
регулированным шпниделем от актуальной позиции с активной
частотой вращения на глубину. На дне отверстия наступает
задержание шпинделя, Стоп шпинделя. Движения подвода и
отвода Вы должны ввести отдельно – оптимально в цикле
производителя. Производитель Вашего станка предоставляет
для этого больше информации.
U
U
U
U
Глубина сверления
1
: Расстояние актуальная
позиция инструмента – конец резьбы
Знак числа глубины сверления определяет
направление обработки (“–” соответствует
отрицательному направлению по оси шпинделя)
U
U
U
U
Шаг резьбы
2
:
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+ = правая резьба (M3 при отрицательной глубине
сверления)
– = левая резьба (M4 при отрицательной глубине
сверления)
Пример: ЧУ-предложения
22 CYCL DEF 18.0 НАРЕЗАНИЕ РЕЗЬБЫ
23 CYCL DEF 18,1 ГЛУБИНА -20
24 CYCL DEF 18,2 ШАГ +1
X
Z
11
12
Станок и УЧПУ должны быть подготовлены
производителем станков.
Обратите внимание перед программированием
УЧПУ рассчитывает подачу в зависимости от частоты
вращения. Если изменяете частоту вращения через
Override шпинделя, то УЧПУ согласовывает
автоматически подачу.
Ручка для Override подачи не активная.
УЧПУ включает (Ein) и выключает (Aus) шпиндель
автоматически. Перед вызовом цикла не
программируйте M3 или M4.
