Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 239
HEIDENHAIN iTNC 530
239
7.4
Д
о
по
лнительные
фу
н
кц
и
и
для
пов
едения
на
траект
ории
Скорость подачи при дугах окружности: M109/
M110/M111
Стандартное поведение
УЧПУ относит программированную скорость подачи к центру
траектории инструмента.
Поведение на дугах окружности с M109
УЧПУ держит при обработке внутри и на наружии константную
подачу режущей кромки инструмента на дугах окружности.
Поведение на дугах окружности с M110
УЧПУ держит подачу на дугах окружности константную только при
внутренней обработке. В случае обработки на наружии дуг
окружности не действует согласование подачи.
Действие
M109 и M110 задействуют в начале предложения.
M109 и M110 сбросиваете с M111.

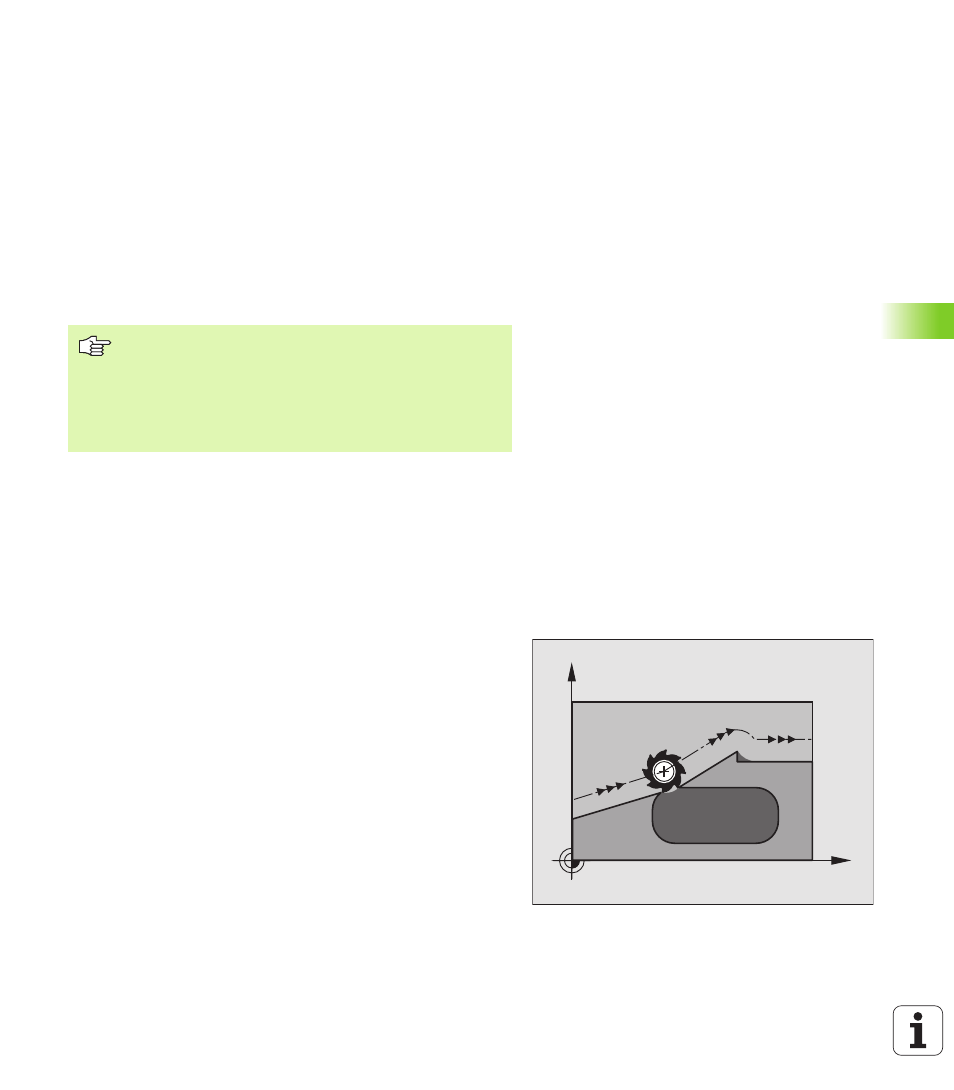

Предрасчёт контура с коррекцией радиуса
(LOOK AHEAD): M120
Стандартное поведение
Если радиус инструмента является больше ступени контура, по
которой следует перемещаться с коррекцией радиуса, то УЧПУ
прерывает прогон программы и указывает сообщение об
ошибках. M97 (смотри “Обработка небольших ступеней контура:
M97” на странице 235): M97” подавляет появление сообщения об
ошибках, но ведёт к свободной маркировке лезвием и смещает
дополнительно положение угла.
При свободном резании УЧПУ повреждает иногда контур.
M110 действует также при внутренней обработке дуг
окружности с помощью циклов контура. Если
определяете M109 или M110 перед вызовом цикла
обработки, то согласование подачи действует также в
случае дуг окружности в пределах циклов обработки.
На конец или после прервания цикла обработки
восстановливается исходное состояние.
X
Y
