HEIDENHAIN iTNC 530
375
8.6 SL-
цик
л
ы

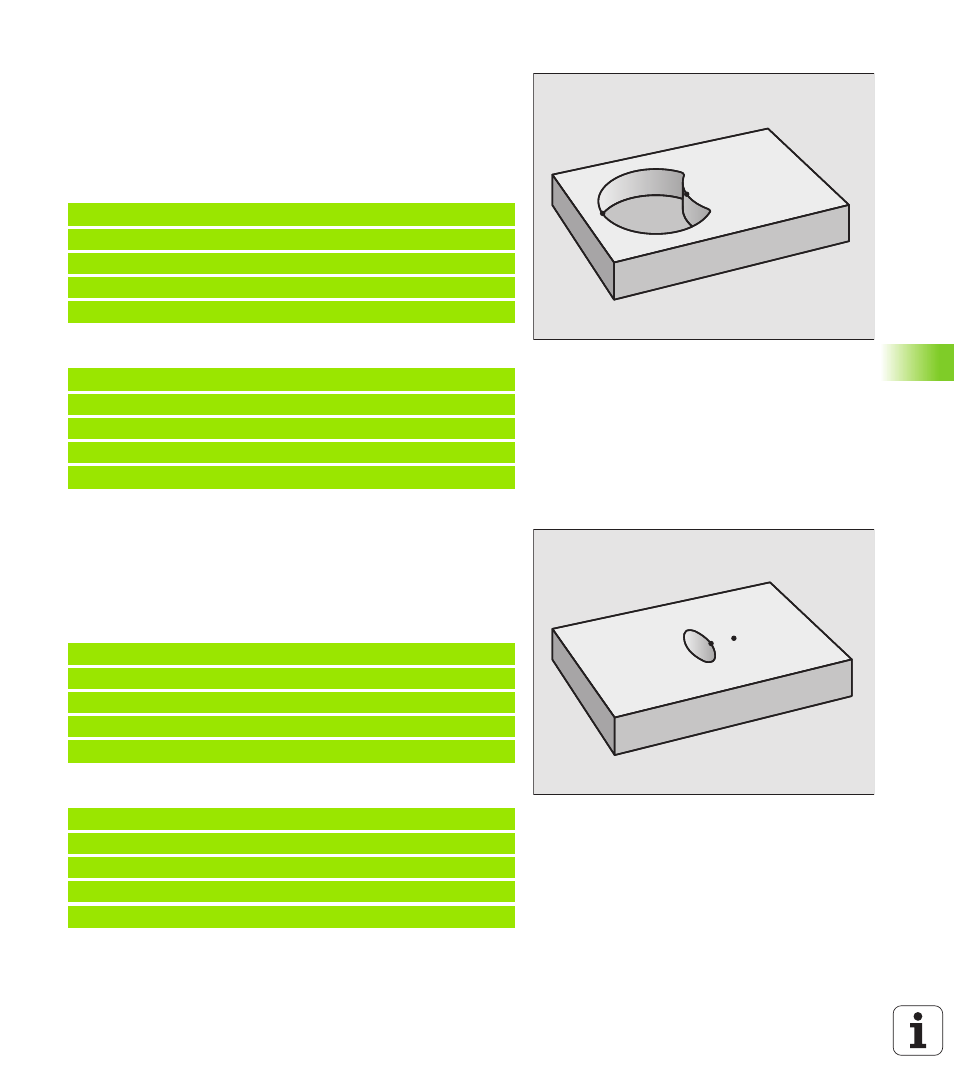

“Дифференциалная” площадь
Поверхность A должна обрабатываться без перекрытого B
участка:
n
Поверхность A должна быть карманом и B должна быть
островом.
n
A должна начинатся вне B.
Поверхность A:
Поверхность B:
“Площадь ”резания
Перекрытая A и B поверхность должна обрабатываться. (Просто
перекрытые поверхности должны оставаться необработанными).
n
A и B должны быть карманами.
n
A должна начинаться в пределах B.
Поверхность A:
Поверхность B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
