6 sl- цик л ы – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 387
HEIDENHAIN iTNC 530
387
8.6 SL-
цик
л
ы

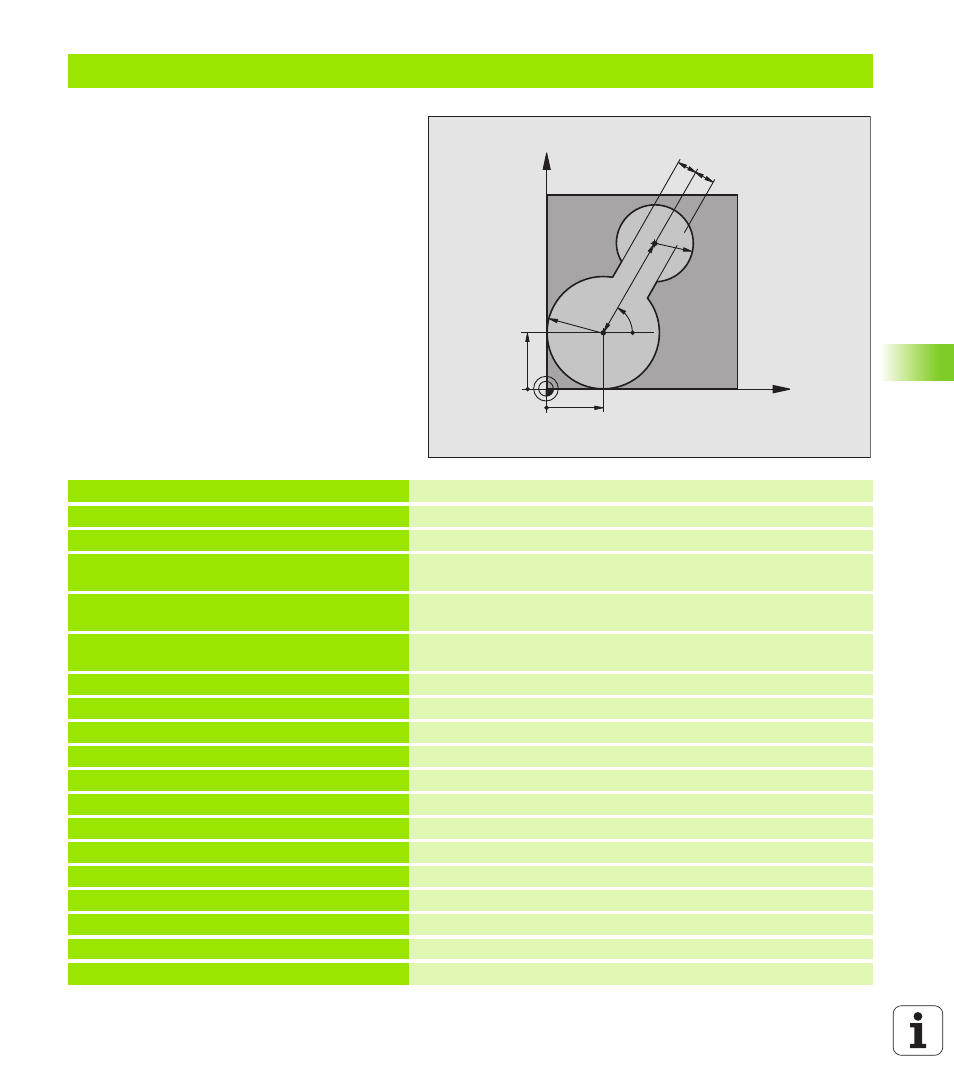

Пример: Протягивание и вторичное протягивание кармана (выемки)
0 BEGINN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Дефиниция загатовки
3 TOOL DEF 1 L+0 R+15
Определение инструмента протяжной инструмент для
предварит.протягивания
4 TOOL DEF 2 L+0 R+3.5
Определение инструмента протяжной инструмент для
вторичного протягивания
5 TOOL CALL 1 Z S2500
Вызов инструмента протяжной инструмент для
предварительного протягивания
6 L Z+250 R0 FMAX
Свободный ход инструмента
7 CYCL DEF 14.0 КОНТУР
Определить подпрограмму контура
8 CYCL DEF 14,1 МЕТКА КОНТУРА 1
9 CYCL DEF 20.0 ДАННЫЕ КОНТУРА
Определить общие параметры обработки
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0
;ПРИПУСК СТОРОНА
Q4=+0
;ПРИПУСК ГЛУБИНА
Q5=+0
;КООРД.ПОВЕРХНОСТИ
Q6=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
30
30
R30
R20
60°
55
10
10
