9.9 Фрезерование на
наклоненной плоскости
Funktion
В соединении с новой PLANE-функциями и M128 можете при
наклоненной плоскости обработки фрезеровать с помощью
наклоняемого инструмента. Для этого у Вас находятся в
распоряжении две возможности дефиниции:
n
Фрезерование под наклоном путем инкрементного
перемещения оси вращения
n
Фрезерование под наклоном через векторы нормали

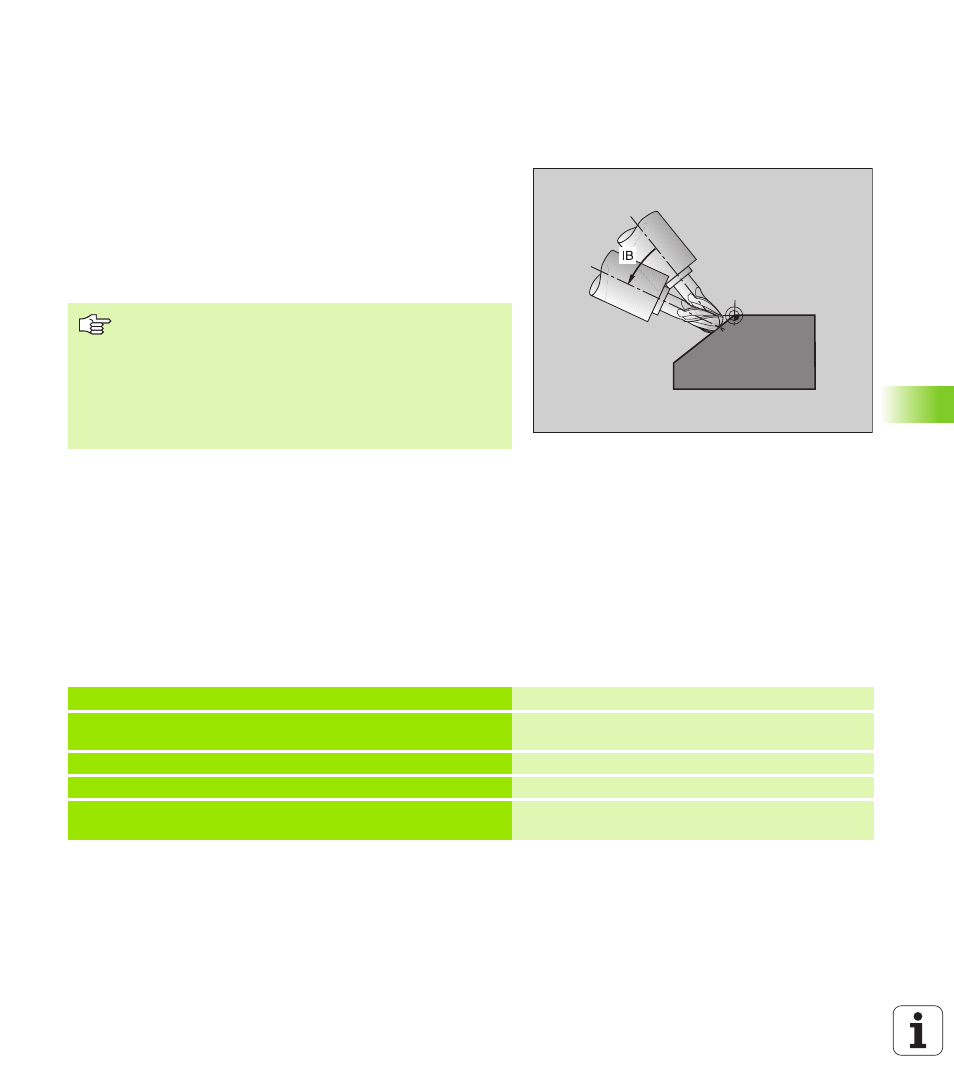

Фрезерование под наклоном путем
инкрементного перемещения оси вращения
U
U
U
U
Свободный ход инструмента
U
U
U
U
M128 активировать
U
U
U
U
Определить произвольную PLANE-функцию, учитывать
поведение при позиционировании
U
U
U
U
Через L-блок инкрементно переместить желаемый угол наклона
на соответственной оси
ЧУ-записи в качестве примера:
Фрезерование с помощью наклоненного инструмента
при наклоненной плоскости обработки осуществляется
только с помощью радиусных фрез.
Угол наклона может дефинироваться токлько на этих
осях, которые действительно имеются на станке.
В случае 45°-качающихся головок угол наклона
действует не только на одной плосткости.
...
12 L Z+50 r0 fmax M128
Позиционировать на безопасную высоту,
активировать M128
13 plane spatial spa+0 spb-45 spc+0 MOVE abst50 F1000
Определить и активировать функцию PLANE
14 l IB-17 f1000
Настройка угла наклона
...
Определить обработку на наклоненной
плоскости
