Автоматическое установление, Ввод объязательно требуется) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 459
HEIDENHAIN iTNC 530
459
9.8
Определить
пов
едение
при
по
зициониров
ании
ф
ункции
PLANE

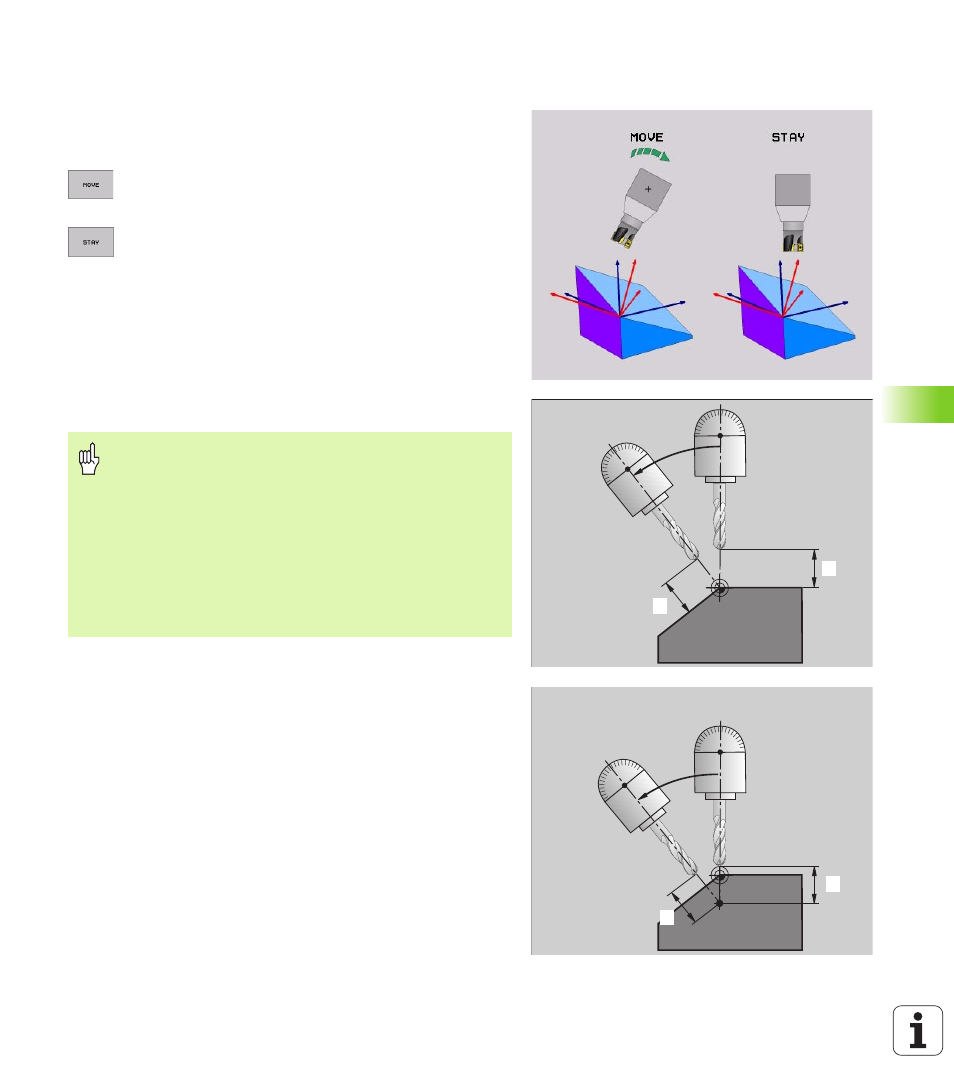

Автоматическое установление:
MOVE
/
STAY
(ввод объязательно требуется)
После ввода всех параметров для дефиниции плоскости, надо
определить, как оси вращения установливаются на рассчитанные
значения оси:
U
U
U
U
Функция PLANE должна автоматически
установливать оси вращения на рассчитанные
осевые значения
U
U
U
U
Оператор установливает оси поворота в
следующем отдельном блоке позиционирования
Если оператор выбрал опцию MOVE (PLANE-функция должна
автоматически установливать), то следует еще определить
следующие два параметра:
U
U
U
U
Расстояние точки поворота от вершины ИНС (инкрементно):
УЧПУ так позиционирует вершину инструмента при
автоматическом установлении, что ее позиция по отношении к
обрабатываемой детали не изменяется. Через записанное
значение перемещаете точку поворота движения установления
по отношении к актуальной позиции вершины инструмента
U
U
U
U
Подача? F=: Скорость по траектории, с которой инструмент
должен установливаться
11
11
11
11
Обратите внимание!
n
Если инструмент находится перед установлением на
заданном расстоянии от обрабатываемой детали , то
инструмент находится также после установления
относительно смотря на той же самой позиции
(смотри рисунок справа по середине,
1
= РАССТ)
n
Если инструмент находится перед установлением на
заданном расстоянии от обрабатываемой детали , то
инструмент находится также после установления
относительно смотря на смещенной позиции (смотри
рисунок справа внизу,
1
= РАССТ)
