HEIDENHAIN iTNC 530
235
7.4
Д
о
по
лнительные
фу
н
кц
и
и
для
пов
едения
на
траект
ории

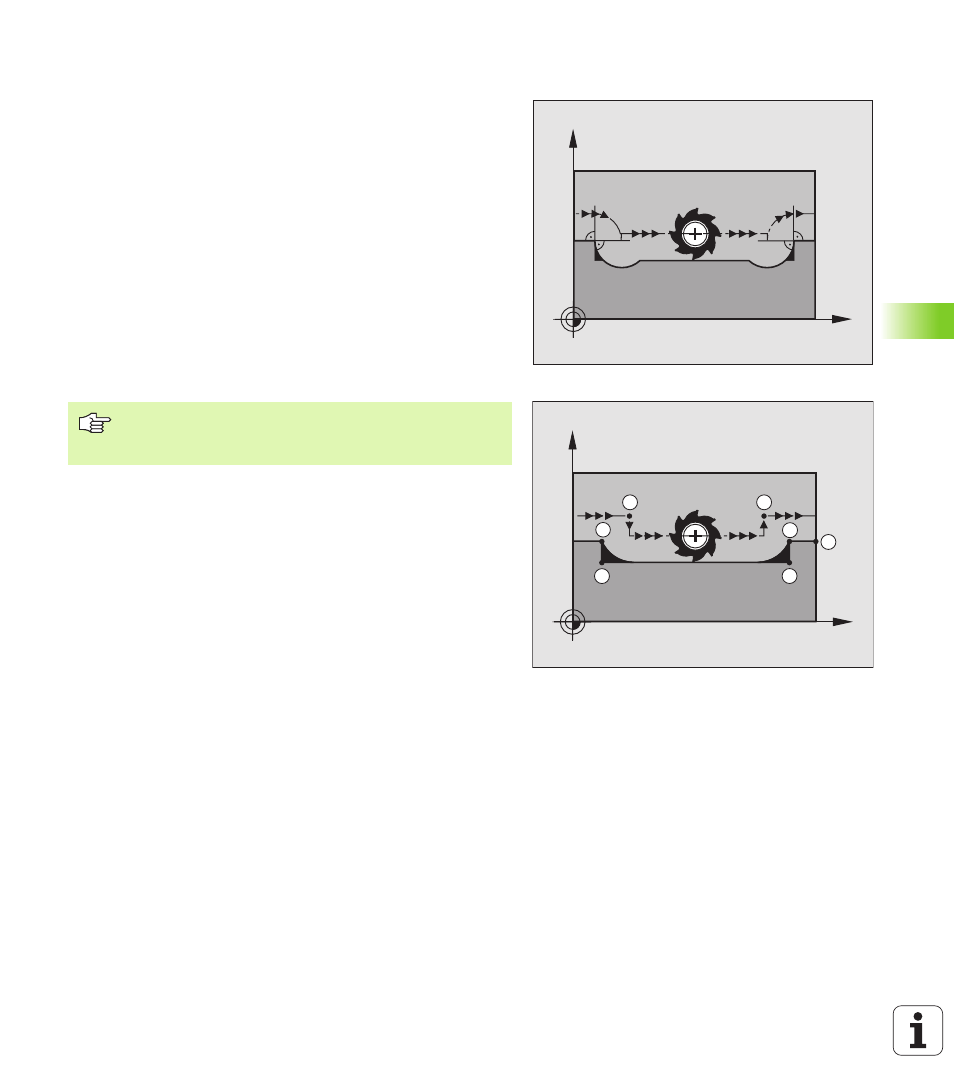

Обработка небольших ступеней контура: M97
Стандартное поведение
Стандартное поведение УЧПУ включает на наружном углу
переходную окружность. При очень малых ступеньках контра
инструмент повреждил бы контур из-за этого.
УЧПУ прерывает в таких местах прогон программы и выдаёт
сообщение об ошибках “Радиус инструмента слишком большой ”.
Поведение с M97
УЧПУ установливает точку пересечения траекторий для
элементов контура –как в случае внутренних углов – и
перемещает инструмент над этой точкой.
Программируете M97 в этом предложении, в котором
установлена точка внешнего угла.
Действие
M97 действует только в предложении программы, в котором M97
программировалось.
Угол контура не обрабатывается с M97 полностью.
Возможно что Вы должны дополнительно обработать
этот угол с помощью небольшого инструмента.
X
Y
X
Y
S
16
17
15
14
13
S
