5 Программирование: Инструменты
5.3
Коррекция
инстр
умента

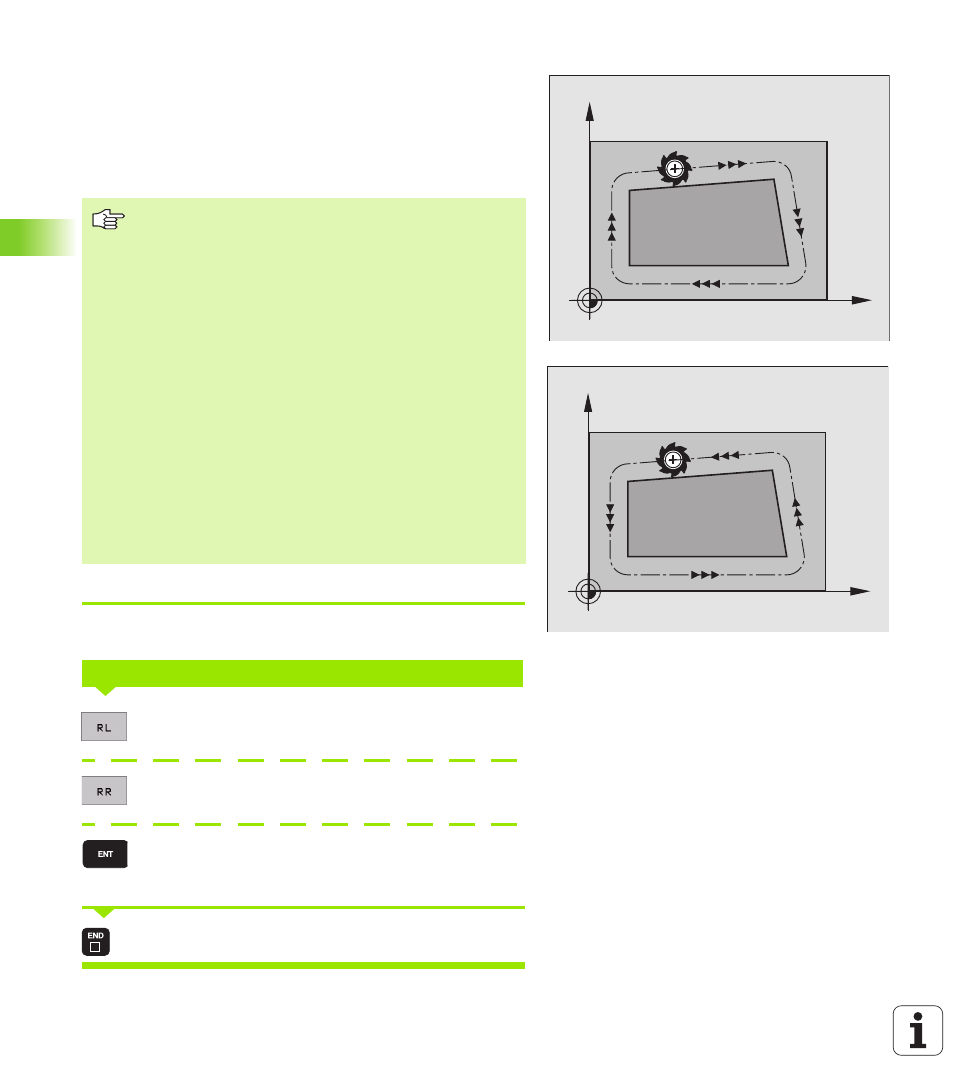

Движения по контуру с коррекцией радиуса: RR и RL
Центр инструмента лежит при этом на расстояние радиуса
инструмента от программированного контура. “Справа” и “слева”
обозначает положение инструмента в направлении перемещения
по контуру загатовки. Смотри рисунки справа.
Ввод коррекции радиуса
Программировать любую функцию контура, ввести координаты
целевой точки и потвердить с помощью клавиши ENT
Перемещение инстремента слева от
программированного контура: Нажать Softkey RL или
Перемещение инстремента справа от
программированного контура: Нажать Softkey RR или
Перемещение инструмента без коррекции
радиуса или коррекцию радиуса аннулировать:
Нажать клавишу ENT
Окончить запись: Нажать клавишу END
RR
Инструмент перемещается справа от контура
RL
Инструмент перемещается слева от контура
Между двумя предложениями программы с разными
значениями коррекции радиуса RR и RL должно стоят
как минимум одно предложнение перемещения на
поверхности обработки без коррекции радиуса (то есть
с R0).
Коррекция радиуса остаётся активной до конца
предложения, в котором оно первый раз
программировалось.
Можете активировать коррекцию радиуса также для
вспомогательных осей плоскости обработки.
Программируйте пожалуйста вспомогательные оси
также в каждом последующем предложении, так как
УЧПУ в противном случае проведёт коррекцию радиуса
снова на главной оси.
При первом предложении с коррекцией радиуса RR/RL
и при снятии с R0 УЧПУ позиционирует инструмент
всегда по вертикали к программируемой точке старта и
конечной точке. Вы должны так позиционировать
инструмент перед первой точкой контура или за
последней точкой контура, чтобы не выступило
повреждение контура.
Корр.рад.: RL/RR/без корр:?
X
Y
RL
X
Y
RR
