HEIDENHAIN iTNC 530
167
5.5
Ра
б
о
та
с
таб
л
иц
ами
данных
рез
а
ния

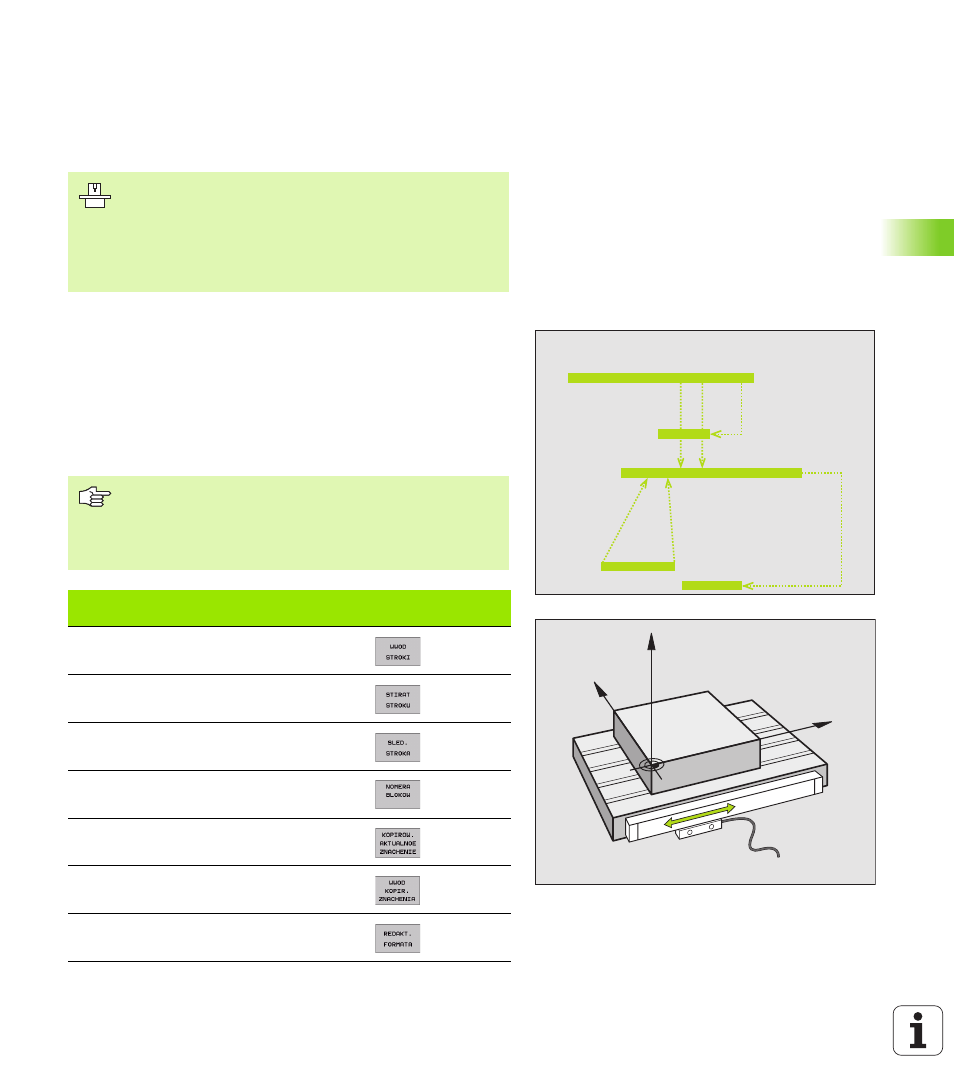

5.5 Работа с таблицами данных
резания
Подсказка
Возможности внедрения
Через таблицы данных резания, в которых имеются любые
комбинации материалов/материалов режущих кромко, УЧПУ
может рассчитывать частоту вращения шпинделя S и подачу по
контуру F из скорости резания V
C
и подачи на зуб f
Z
. Оснаванием
для такого расчёта является предпосылка, что Вы определили в
программе материал загатовки и в таблицы инструментов разные
специфические для инструмента свойства.
УЧПУ должно быть подготовлено производителем
станков для работы с таблицами данных резания.
В противном случае не все описанные здесь функции
или дополнительные функции стоят в распоряжении
на Вашем станке. Обратите внимание на информацию
в инструкции обслуживания станка.
До того, когда УЧПУ начнёт автоматический пересчёт
данных резания, Вы должны в режиме работы Тест
программы активировать таблицу инструментов
(статус S), из которой УЧПУ возмёт специфические
для интсрументов данные.
Функции редактирования для таблиц
данных резания
Программируемая
клавиша (Softkey)
Вставка строки
Сброс строки
Выбор начала следующей строки
Сортировать таблицу
Копировать подсвеченное поле (2-я
линейка Softkey)
Включить копируемое поле (2-я линейка
Softkey)
Редактировать формат таблиц (2-я
линейка Softkey)
DATEI: TOOL.T
MM
T
R
CUT.
TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5
4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Y
X
Z
