Смотри, Itnc соединить непосредственно с windows-пэвм” на, Странице 557) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 557: Itnc соединить непосредственно с windows-пэвм, 5 " эз ерне т"- интерф ейс, Itnc соединить непосредственно с windows- пэвм
HEIDENHAIN iTNC 530
557
13.5 "
Эз
ерне
т"-
интерф
ейс
iTNC соединить непосредственно с Windows-
ПЭВМ
Оператор может без больших затрат работы и без знаний сети
соединить iTNC 530 непосредственно с ПЭВМ, оснащенным в
плату Эзернет. Для этого надо провести несколько установок на
УЧПУ и соответственные установки на ПЭВМ.
Установки на iTNC
U
U
U
U
Соедините iTNC (разъем X26) и ПЭВМ с помощью скрещенного
Эзернет-кабеля (торговое обозначение: пачкабель скрещенный
или STP-кабель скрещенный)
U
U
U
U
Нажмите в режиме работы Программу ввести в память/
редактирование клавишу MOD. Введите число-ключ NET123,

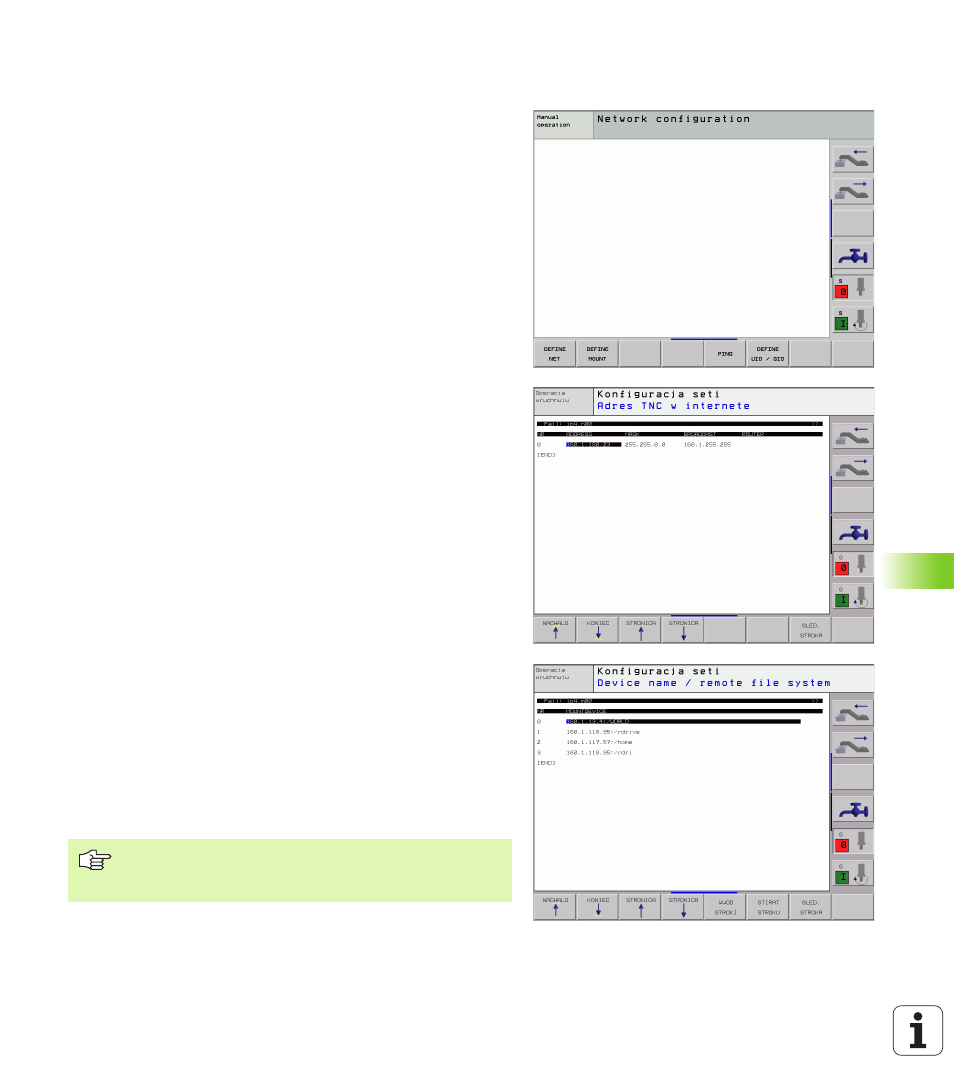

ЧПУ указывает главный экран для конфигурации сети (смотри
рисунок справа вверху)
U
U
U
U
Нажмите программируемую клавишу DEFINE NET для ввода
общих параметров наладки сети (смотри рисунок справа по
середине)
U
U
U
U
Введите любой сетевой адрес. Сетевые адресы состоят из
четырех разделенных точкой числовых значений, нпр.
160.1.180.23
U
U
U
U
Выберите с помощью клавиши со стрелкой следующую графу и
введите Subnet-Mask. Subnet-Mask состоит также из четырех
разделенных точкой числовых значений, нпр. 255.255.0.0
U
U
U
U
Нажмите клавишу END, для покидания общей настройки сети
U
U
U
U
Нажмите программируемую клавишу DEFINE MOUNT для
ввода общих параметров наладки сети (смотри рисунок справа
внизу)
U
U
U
U
Определите имя ПЭВМ и дисковод ПЭВМ к которому
осуществляется доступ, начиная с двух косых черт, нпр. //
PC3444/C
U
U
U
U
Выберите с помощью клавиши со стрелкой следующую графу и
введите имя, с которым ПЭВМ должен указываться в
управлении файлами iTNC, нпр. PC3444:
U
U
U
U
Выберите с помощью клавиши со стрелкой следующую графу и
введите тип системы файлов smb
U
U
U
U
Выберите с помощью клавиши со стрелкой в право следующую
графу и введите следующие информации, зависящие от
операционной системы ПЭВМ:
ip=160.1.180.1,username=abcd,workgroup=SALES,password=
uvwx
U
U
U
U
Заключить конфигурирование сети: Клавишу END нажать два
раза, iTNC запускается автоматически заново
Параметры username, workgroup и password не
объязательно должны указываться во всех
операционных системах Windows.
