HEIDENHAIN iTNC 530 219
6.6
Движ
ение
по
траект
ории
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K

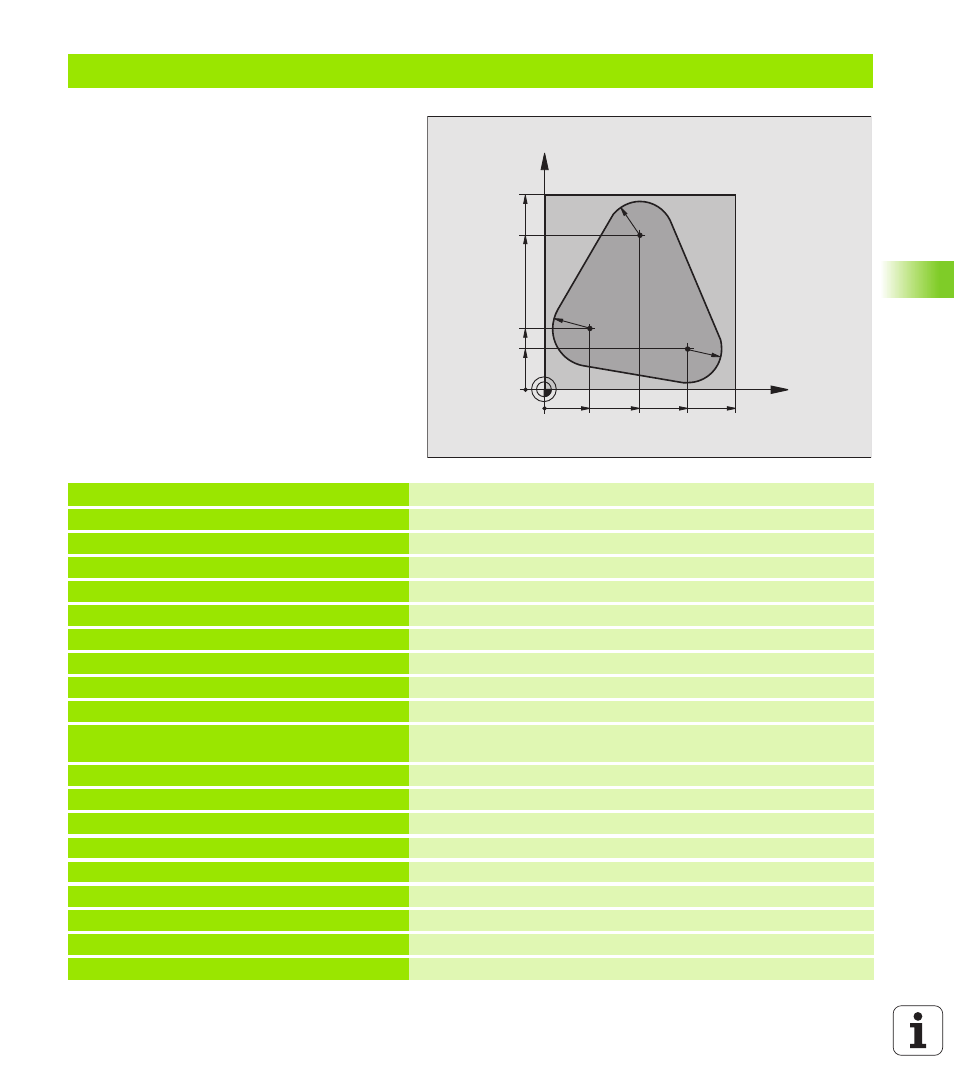

Пример: СК-программирование 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
Определение инструмента
4 TOOL CALL 1 Z S500 Вызов инструмента
5 L Z+250 R0 FMAX Свободный ход инструмента
6 L X-20 Y+30 R0 FMAX Предпозиционирование инструмента
7 L Z-10 R0 F1000 M3 Перемещение на глубину обработки
8 APPR CT X+2 Y+30 CCA90 R+5 RL F250 Наезд контура по окружности с тангенциальным примыканием
9 FC DR- R18 CLSD+ CCX+20 CCY+30 СК-фрагмент:
10 FLT Программировать к каждому элементу контура известные
данные
11 FCT DR- R15 CCX+50 CCY+75
12 FLT
13 FCT DR- R15 CCX+75 CCY+20
14 FLT
15 FCT DR- R18 CLSD- CCX+20 CCY+30
16 DEP CT CCA90 R+5 F1000
Отвод от контура по окружности с тангенциальным примыканием
17 L X-30 Y+0 R0 FMAX
18 L Z+250 R0 FMAX M2
Свободный ход инструмента, конец программы
19 END PGM FK1 MM
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
