7 Программирование: Дополнительные функции
7.4
Д
о
по
лнительные
фу
н
кц
и
и
для
пов
едения
на
траект
ории
ЧУ-записи в качестве примера

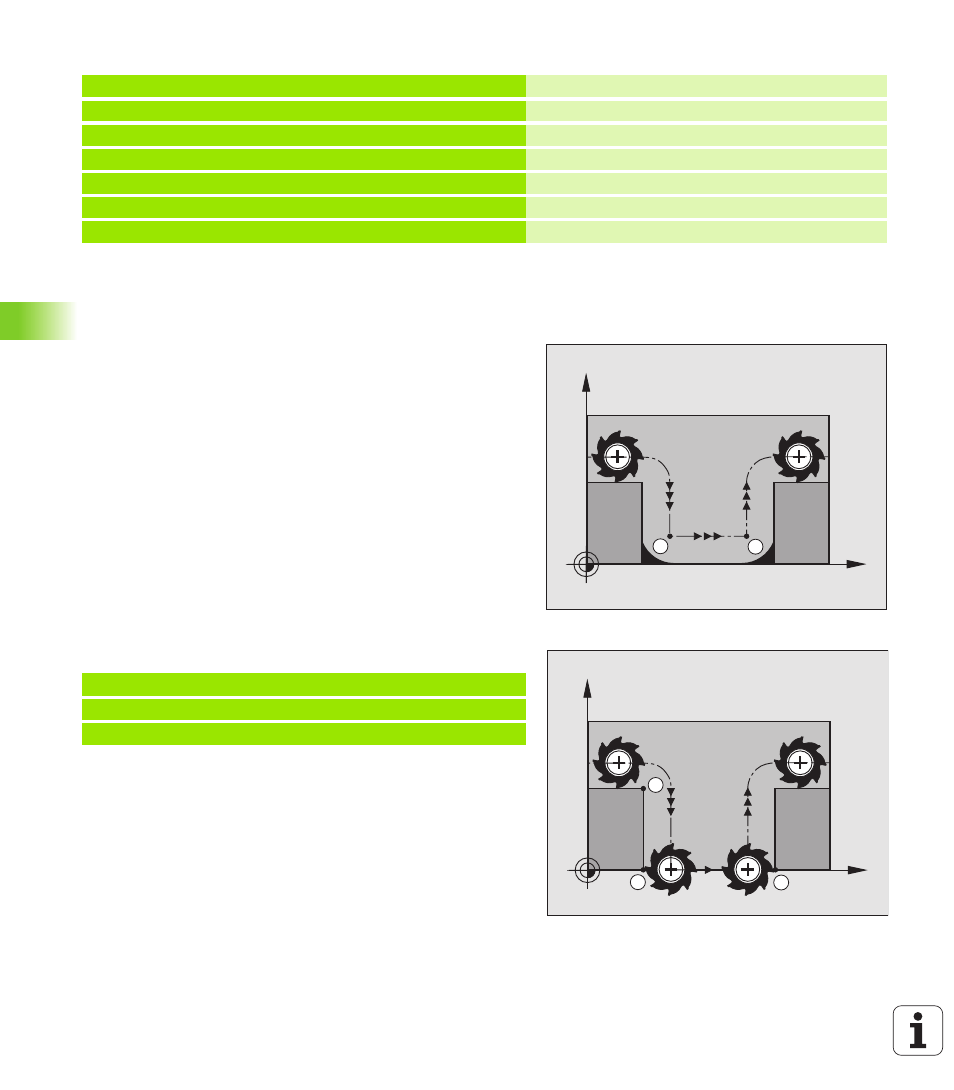

Полная обработка разомкнутых контуров:
M98
Стандартное поведение
УЧПУ установливает на внутренних углах точку пересечения
траекторий фрезы и перемещает инструмент с этой точки в новом
направлении.
Если контур является разомкнутым на углах, то это приводит к
неполной обработке:
Поведение с M98
С помощью дополнительной функции M98 УЧПУ подводит
инструмент так далеко, что каждая точка контура
обрабатывается:
Действие
M98 действует только в предложениях программы, в которых M98
программировалось.
M98 задействует в конце предложения.
ЧУ-записи в качестве примера
Наезд точек контура 10, 11 и 12 друг за другом:
5 TOOL DEF L ... R+20
Большой радиус инструмента
...
13 L X... Y... R... F... M97
Наезд точки контура 13
14 L IY-0.5 ... R... F...
Обработка небольшой ступени контура 13 и 14
15 L IX+100 ...
Наезд точки контура 15
16 L IY+0.5 ... R... F... M97
Обработка небольшой ступени контура 15 и 16
17 L X... Y...
Наезд точки контура 17
10 L X... Y... RL F
11 L X... IY... M98
12 L IX+ ...
X
Y
S
S
X
Y
11
12
10
