HEIDENHAIN iTNC 530

205

6.5

Движ

ения

по

траект

ории

по

лярные

к

оор

динаты

Форма винтовой линии
Таблица указывает соотношение рабочего направления,

направления вращения и коррекции радиуса для определённых

форм траектории.

Программирование винтовой линии

U

U

U

U

Полярные координаты-угол: Ввести

инкрементно общий угол, под которым инструмент

перемещается по винтовой линии. После ввода

угла выбираете ось инструмента с помощью

клавиши выбора оси.

U

U

U

U

Координату для высоты винтовой линии ввести с

помощью инкрементных значений

U

U

U

U

Направление вращения DR

Винтовая линия по часовой стрелке: DR–

Винтовая линия против часовой стрелки: DR+

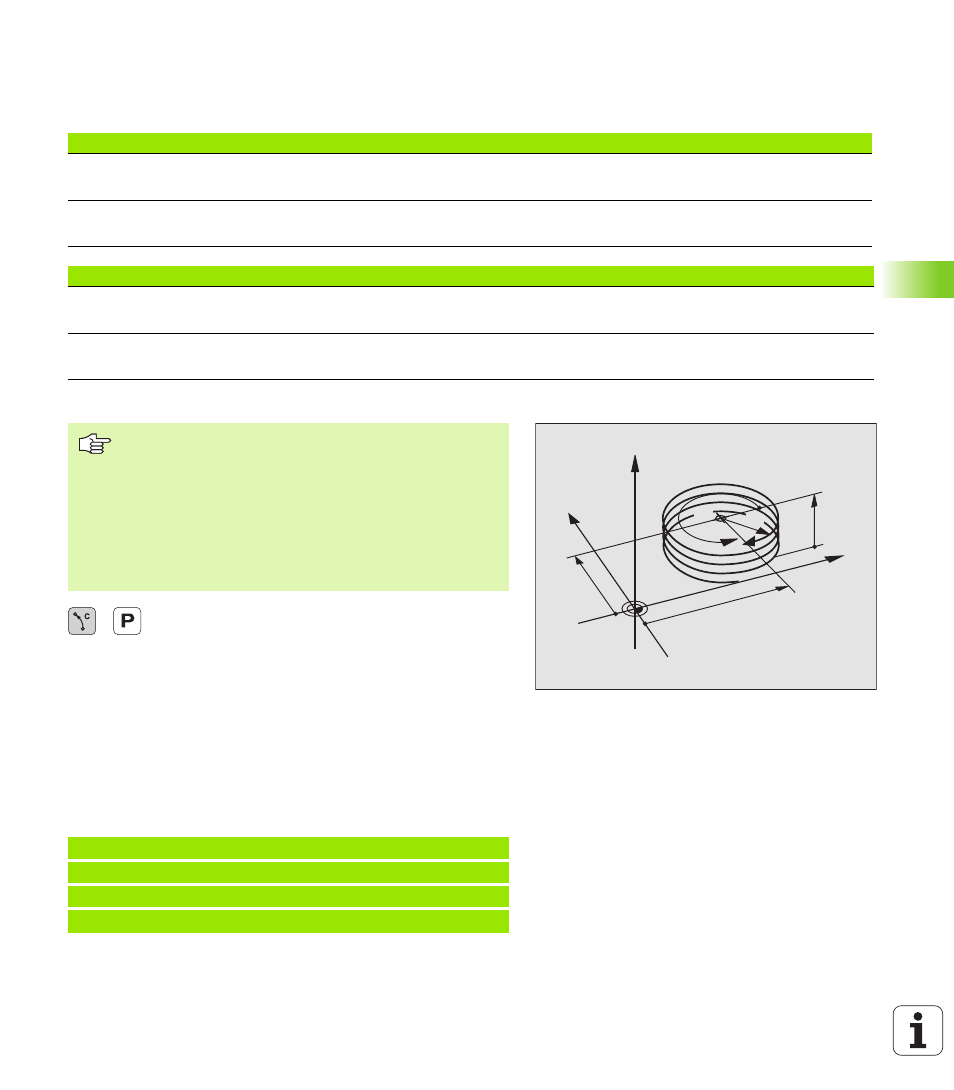

ЧУ-записи в качестве примера: Резьба M6 x 1 мм с 5 витками

резьбы

Внутреняя резьба

Направлениеобработки

Направление вращения

Коррекциярадиуса

правая

левая

Z+

Z+

DR+

DR–

RL

RR

правая

левая

Z–

Z–

DR–

DR+

RR

RL

Наружная (внешняя) резьба

правая

левая

Z+

Z+

DR+

DR–

RR

RL

правая

левая

Z–

Z–

DR–

DR+

RL

RR

Введите направление вращения DR и инкрементный

общий угол IPA c тем самым знаком числа, а то

инструмент может перемещаться по неправильной

траектории.

Для общего угла IPA можно ввести значение от –5400°

до +5400°. Если резьба имеет больше 15 витков, то

программируйте винтовую линию в повторении части

программы (смотри “Повторения части программы”,

страница 468)

12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-

Y

X

Z

25

40

5

270°

R3

CC
