HEIDENHAIN iTNC 530
211
6.6
Движ
ение
по
траект
ории
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K
Открыть СК-диалог
Если нажимаете серую клавишу СК, то УЧПУ показывает Softkeys,
с помощью которых открываете СК-диалог: смотри таблицу ниже.
Смотри таблицу ниже. Для сброса Softkeys нажмите снова
клавишу FK.
Если открываете СК-диалог с помощью одной из этих Softkeys, то
УЧПУ показывает другие линейки с Softkey для ввода известных
координат или данных направления и данных о прохождении
контура.
Прямые свободно программировать
Прямая без тангенциального примыкания
U
U
U
U
Указать Softkeys для Свободного
программирования контура: Нажать клавишу FK
U
U
U
U
Открыть диалог для свободной прямой: Нажать
Softkey FL УЧПУ указывает другие Softkeys
U
U
U
U
Через эти Softkeys ввести все известные данные в
предложение. СК-графика указывает
программированный контур красным цветом, пока
хватает данных. Несколько решений графика
изображает зелёным цветом (смотри “Графика
СК-программирования”, страница 210)
Прямая с тангенциальным примыканием
Если прямая примыкает к другому элементу контура
тангенциально, откройте диалог с Softkey FLT:
U
U
U
U
Указать Softkeys для Свободного
программирования контура: Нажать клавишу FK
U
U
U
U
открыть диалог Нажать Softkey FLT
U
U
U
U
Через Softkeys ввести все известные данные в
предложение

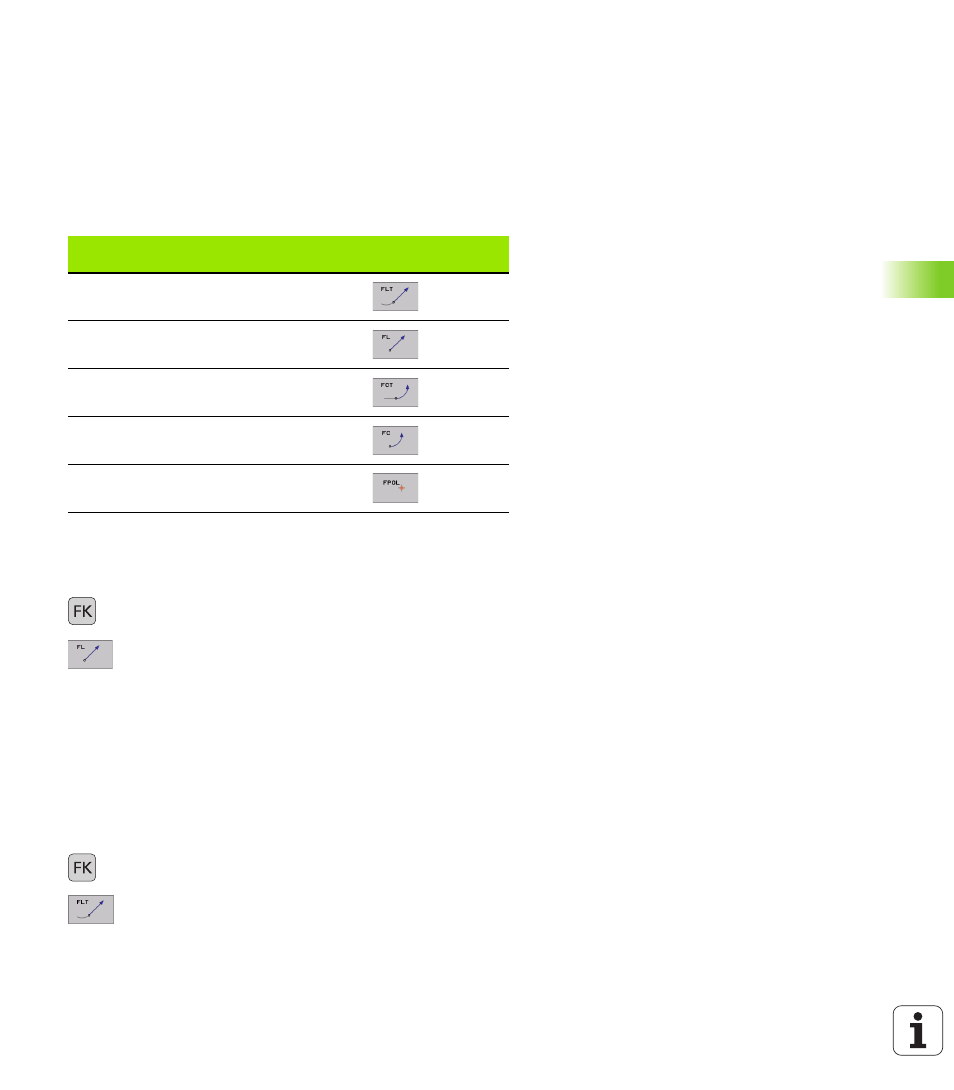

СК-элемент
Программируемая
клавиша (Softkey)
Прямая с тангенциальным примыканием
Прямая без тангенциального примыкания
Дуга окружности с тангенциальным
примыканием
Дуга окружности без тангенциального
примыкания
Полюс для СК-программирования
