HEIDENHAIN iTNC 530
403
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а

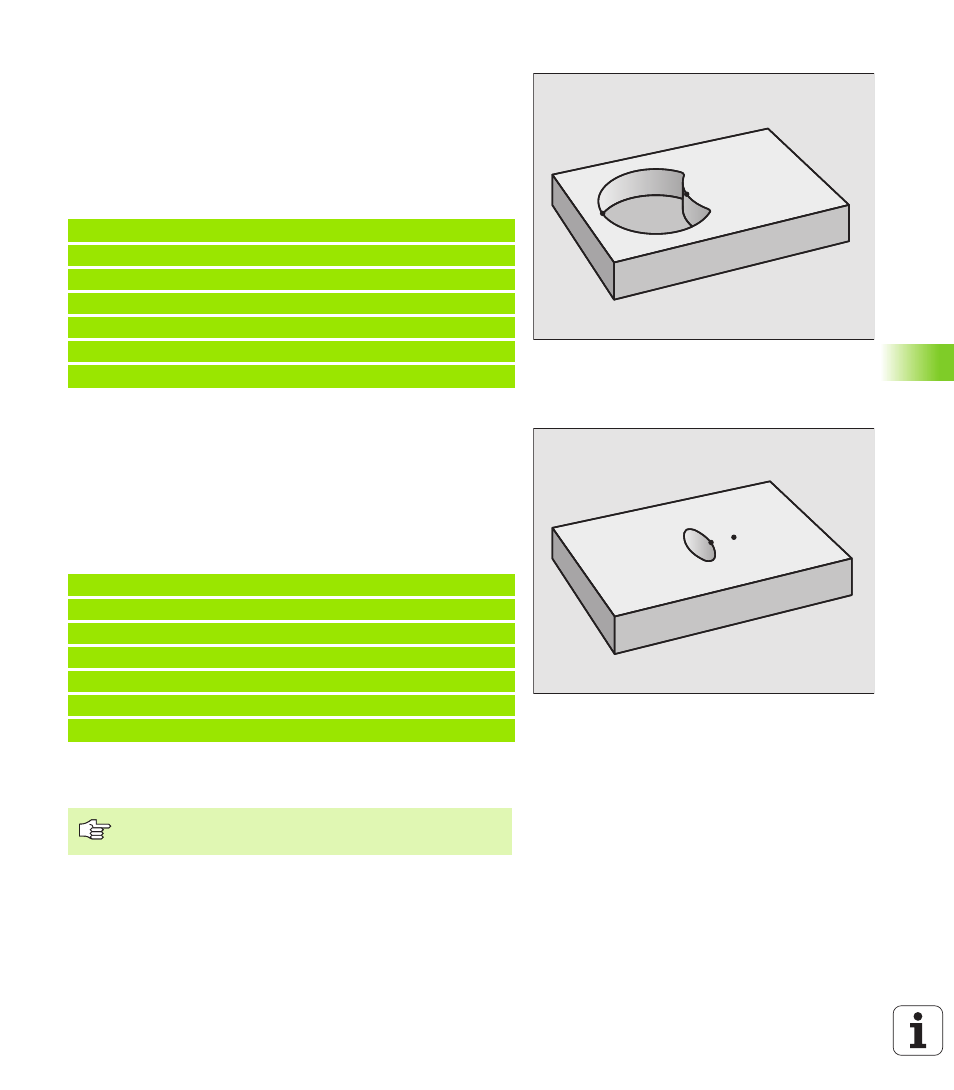

“Дифференциалная” площадь
Поверхность A должна обрабатываться без перекрытого B
участка:
n
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
n
В формуле контура поверхность B вычитывается с помощью
функции “прорезаный с дополнением от“ от поверхности A
Программа определения контура:
“Площадь ”резания
Перекрытая A и B поверхность должна обрабатываться. (Просто
перекрытые поверхности должны оставаться необработанными).
n
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
n
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
Oтработка с помощью SL-циклов
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
53 DECLARE CONTOUR QC2 = “КАРМАН_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
53 DECLARE CONTOUR QC2 = “КАРМАН_B.H“
54 QC10 = QC1 \ QC2
55 ...
56 ...
Обработка общего контура выполняется с помощью SL-
