Вспомогательные точки – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 216
216
6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
ории
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K

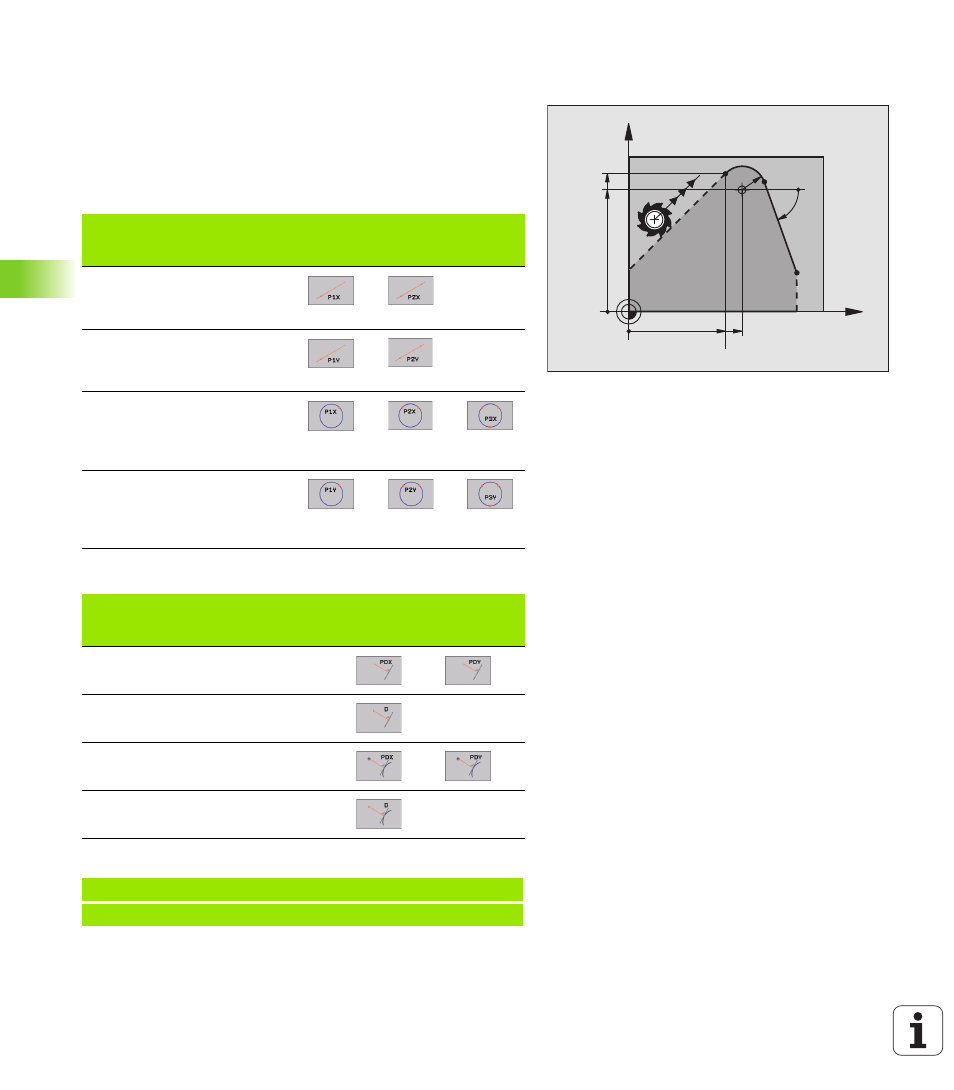

Вспомогательные точки
Так для свободных прямых как и для свободных круговых
траекторий можете ввести координаты для вспомогательных
точек, лежащих на контуре или рядом.
Вспомогательные точки на контуре
Вспомогательные точки лежат непосредственно на прямой или на
удлинении прямой или на круговой траектории.
Вспомогательные точки рядом с контуром
ЧУ-записи в качестве примера
Известные данные
Softkeys
(программированниые
клавиши)
X-координата
вспомогательной точки
P1 или P2 прямой
Y-координата
вспомогательной точки
P1 или P2 прямой
X-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Y-координата
вспомогательной точки
P1, P2 или P3 круговой
траектории
Известные данные
Softkeys
(программированниые
клавиши)
X- и Y- координата вспомогательной
точки рядом с прямой
Расстояние вспомогательной точки
от прямой
X- и Y-координата вспомогательной
точки рядом с круговой траекторией
Расстояние вспомогательной точки
от круговой траектории
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AH-70 PDX+50 PDY+53 D10
X
Y
53
60.071
50
42.929
R10
70°
