8 Программирование: Циклы
8.
1
Ра
б
о
та
с
применение
м
цик
л
о
в 8.1 Работа с применением
циклов
Часто повторяющиеся операции обработки, охватывающие
несколько шагов обработки, сохраняются в УЧПУ в виде циклов.
Также пересчёты координат и некоторые специальные функции
находятся в распоряжении как циклы (смотри таблицу на
следующей странице).
Циклы обработки с номерами от 200 используются Q-
параметрами в качестве параметров передачи. Параметры с
похожей функцией, которые требует УЧПУ в разных циклах,
имеют всегда той же самый номер: нпр. Q200 это всегда
безопасное расстояние, Q202 это всегда глубина подвода итд.
Определение цикла через программируемые
клавиши (Softkeys)
U
U
U
U
Линейка Softkey показывает разные группы циклов
U
U
U
U
Выбор цикла, нпр. ФРЕЗЕРОВАНИЕ РЕЗЬБЫ.
U
U
U
U

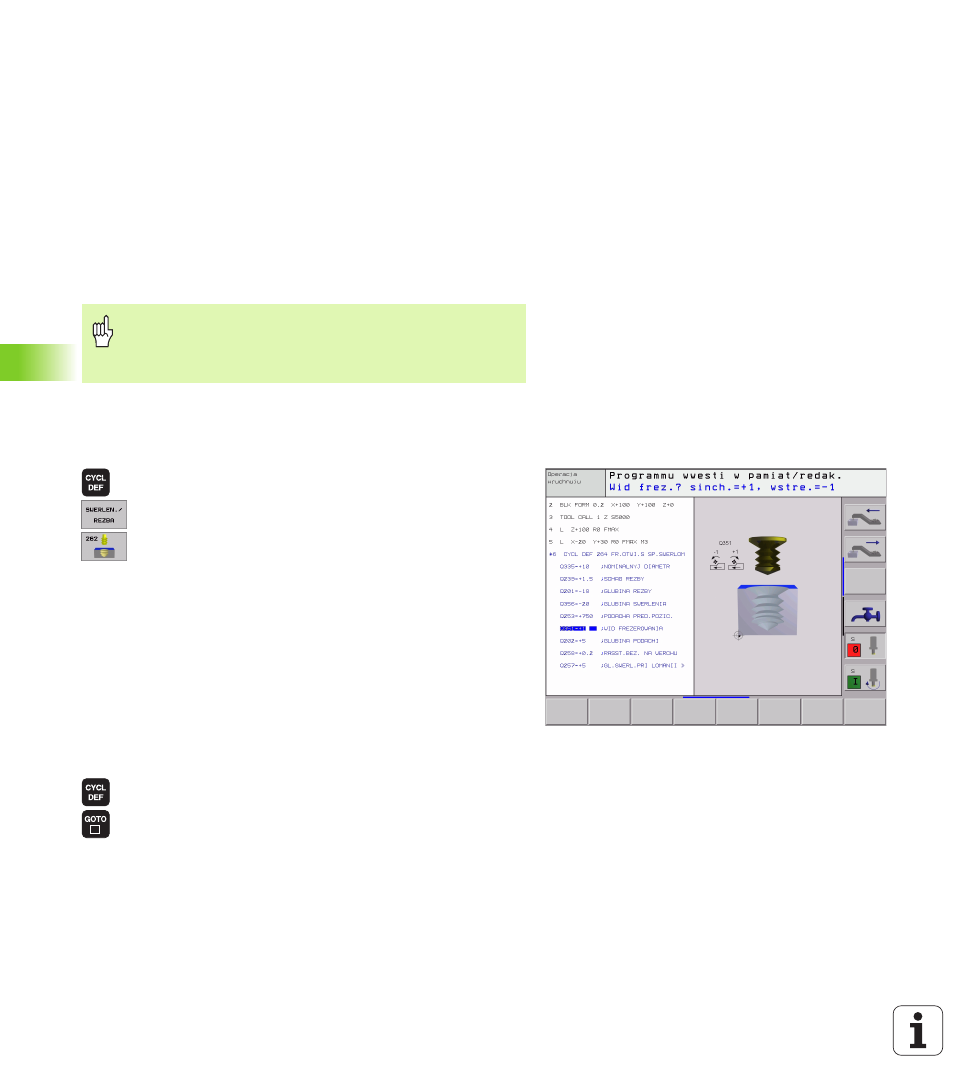

УЧПУ открывает диалог и запрашивает все
значения для ввода; одновременно УЧПУ
высвечивает на правой половине экрана графику,
в которой параметры для ввода подсвечены
ярким светом
U
U
U
U
Введите все требуемые УЧПУ параметры и
окончите каждый ввод клавишей ENT
U
U
U
U
УЧПУ закончит диалог после ввода всех
необходимых данных
Определение цикла через GOTO-функцию
(ИДИ К-функцию)
U
U
U
U
Линейка Softkey показывает разные группы циклов
U
U
U
U
УЧПУ указывает в первом окне обзор циклов.
U
U
U
U
Выберите с помощью клавишей со стрелкой
желаемый цикл или
U
U
U
U
Выберите с помощью CTRL + клавишей со
стрелкой (листование по страницам) желаемый
цикл или
U
U
U
U
Введите имя цикла и потвердите клавишей ENT.
УЧПУ открывает диалог цикла как это выше
описано
Для избежания неправильных вводов при
дефинировании цикла, провести перед отработкой
графический тест программы (смотри “Тест программы”
