8.9 Циклы для пересчёта координат
Обзор
С помощью перерасчёта координат УЧПУ может выполнять
программированный один раз контур в разных местах загатовки с
изменённым положением и величиной. УЧПУ ставит следующие
циклы перерасчёта координат в распоряжение:
Действие перерасчёта координат
Начало действия: Начало действия: перерасчёт координат
действует с его дефиниции –значит не вызывается. Он действует
так долго, пока не сбросится или получит новое определение.
Сброс перерасчёта координат:
n
Заново определить цикл со значениями для основного
поведения, нпр. размерный коэфицент 1,0
n
Выполнить дополнительные функции M02, M30 или
предложение END PGM (зависит от параметра станка 7300)
n
Выбор новой программы
n
Дополнительную функцию M142 Модальную информацию о
программе стирать программировать

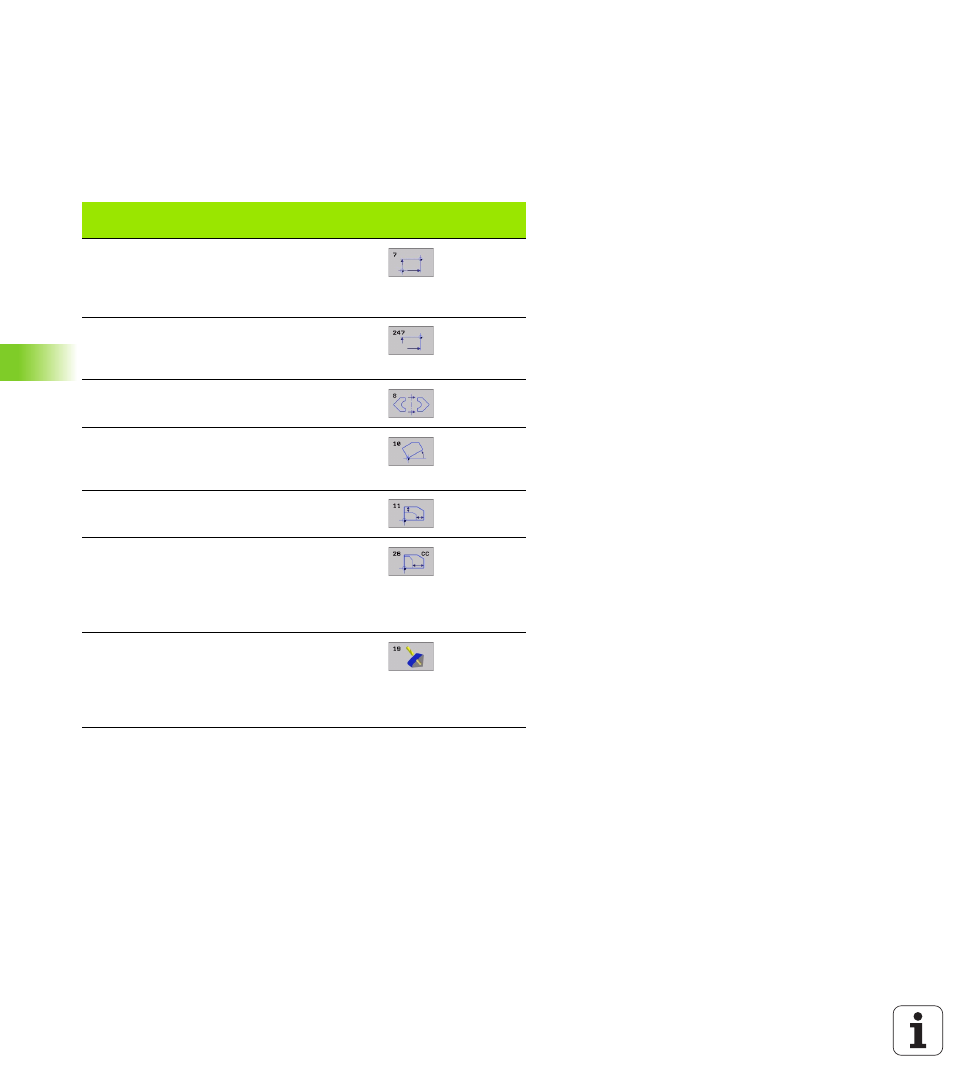

цикл
Программируемая
клавиша (Softkey)
7 НУЛЕВАЯ ТОЧКА
Перемещение контуров непосредственно
в программе или из таблицы нулевых
247 УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ
Установление опорной точки во время
Симметрическое отражение контуров
10 ПОВОРОТ
Поворочивание контуров на плоскости
Уменьшение или увеличение контуров
26 ХАРАКТЕРИСТИЧЕСКИЙ ДЛЯ ОСИ
РАЗМЕРНЫЙ КОЭФИЦЕНТ
Уменьшение или увеличение контуров со
19 ПЛОСКОСТЬ ОБРАБОТКИ
Рабочие ходы при наклоненной системе
