Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 60
60
2 Ручное управление и наладка
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
(
бе
з 3D-
им
пу
л
ь
сной
систе
м
ы
)
Опорные точки записывать в память в таблицы Preset
Таблица Preset носит имя PRESET.PR и записана в памяти в
списке TNC:\ . PRESET.PR может редактироваться только в
режиме работы Вручную и Эл.маховичок . В режиме работы
Программу ввести в память/редактировать можете таблицу
только читать, но не изменять ее.
У Вас есть несколько возможностей, записывать в память
опорные точки/базовый поворот в таблицы Preset:
n
Через циклы контактирования в режиме работы Вручную или
Эл.маховичок (смотри инстуркцию обслуживания Циклы
импульсной системы, глава 2)
n
Через циклы контактирования 400 до 402 и 410 до 419 в
автоматическом режиме работы (смотри инструкция
обслуживания Циклы импульсной системы, глава 3)
n
Через прием актуальной опорной точки, установленной
вручную с помощью осевых клавишей

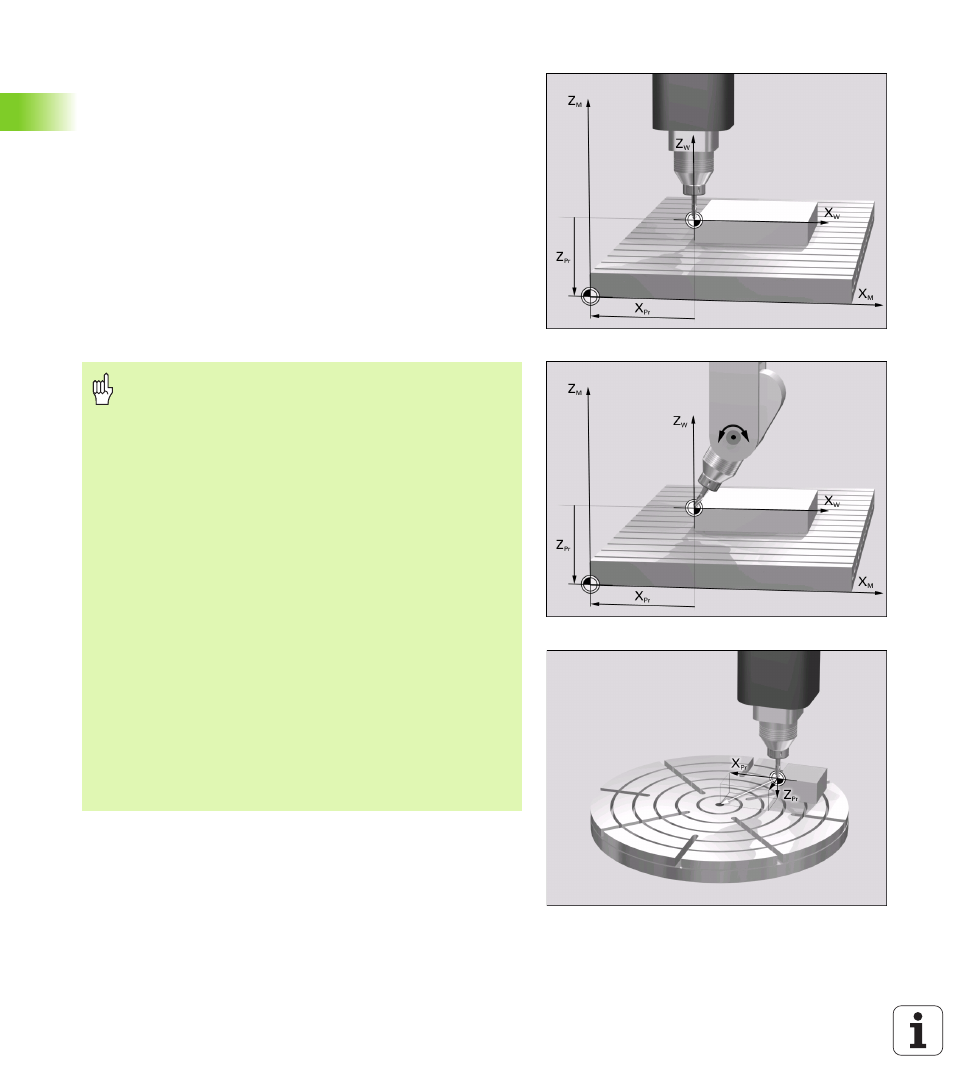

Объяснения к записанным в таблицы Preset значениям
n
Простой станок с тремя осями без приспособления наклона
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до отсчетной точки (с
правильным знаком числа, смотри рисунок справа вверху)
n
Станок с качающейся головкой
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до отсчетной точки (с
правильным знаком числа, смотри рисунок справа по середине)
Мануальная запись значений в таблицы Preset
разрешается только тогда, если на станке нет
приспособлений наклона. Исключением от этого
правила является запись базовых поворотов в графе
ROT. Причиной этого является факт, что УЧПУ
рассчитывает геометрию приспособления наклона
при записи в память значений в таблицы Preset.
УЧПУ проверяет при установлении базовой точки,
совпадает ли положение осей наклона с
соответствующими значениями в меню 3D ROT
(зависит от параметра станка 7500, бит5). Из этого
следует:
n
При неактивной функции наклона плоскости
обработки индикация положения осей поворота
должна = 0° (в данном случае оси вращения
установить на ноль)
n
При активной функции наклона плоскости обработки
индикации положения осей вращения и записанное
значение угла в меню 3D ROT должны совпадать
друг с другом
Производитель станков может любые строки в
таблицы Preset блокировать, чтобы отложить в них
жесткие опорные точки (нпр. центр круглово стола).
Такие строки обозначаются в таблицы Preset другим
цветом (стандартное обозначение красное).
