HEIDENHAIN iTNC 530
267
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

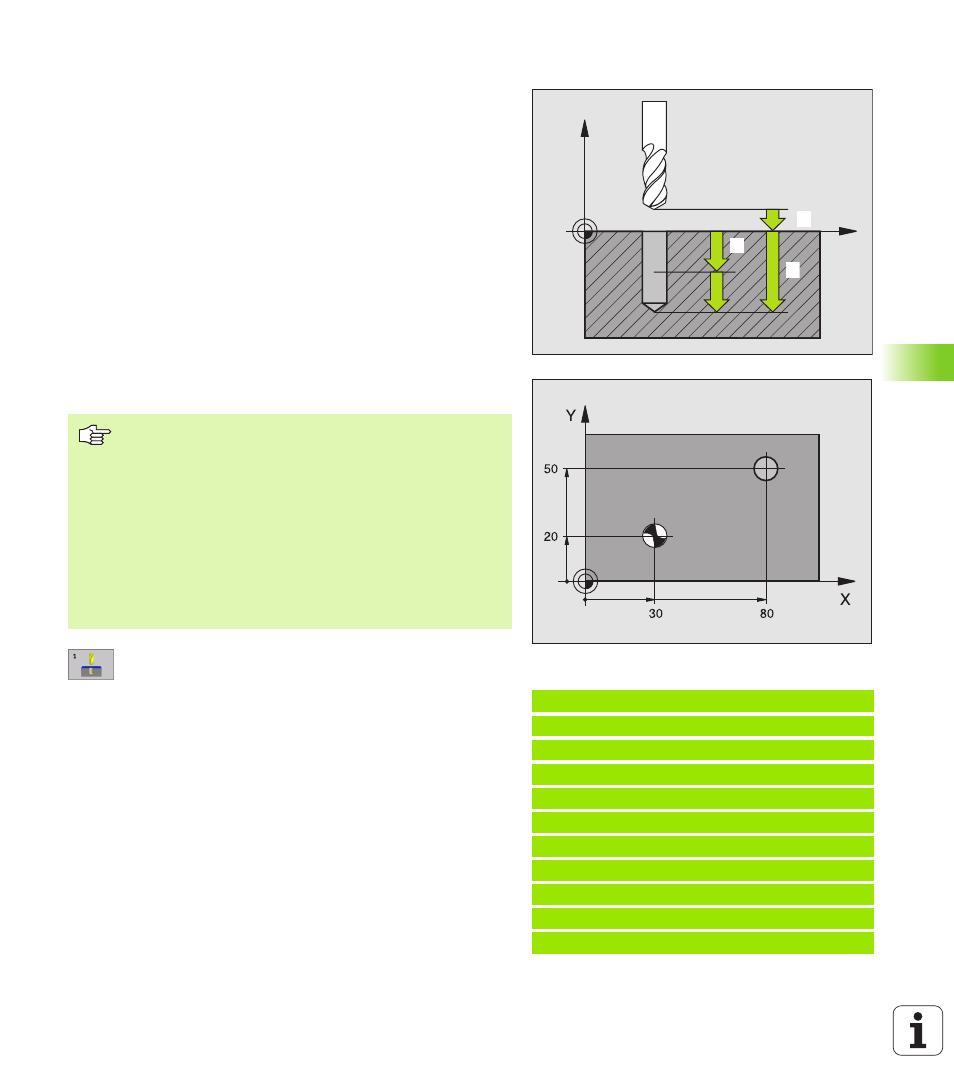

ГЛУБОКОЕ СВЕРЛЕНИЕ (цикл 1)
1 Инструмент сверлит с введённой подачей F от актуальной
позиции до первой глубины подвода
2 Затем УЧПУ отводит инструмент на ускоренном ходе FMAX
обратно и снова на первую глубину подвода, уменьшённую на
значение расстояения опережения t.
3 Управление самостоятельно установливает расстояние
опережения:
n
Глубина сверления до 30 мм: t = 0,6 мм
n
Глубина сверления до 30 мм: t = глубина сверления/50
n
Максимальное расстояние опережения: 7 мм
4 Потом инструмент сверлит с введённой подачей F на значение
следующей глубины подвода
5 УЧПУ повторяет эту операцию (1 до 4), пока будет достигнута
заданная глубина сверления
6 На дне отверстия УЧПУ вынимает инструмент, после времени
пребывания для выхода из материала, с FMAX обратно на
позицию старта
U
U
U
U
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
U
U
U
U
Глубина
2
(инкрементно): Расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
U
U
U
U
Глубина подвода
3
(инкрементно): Размер, на
который каждый раз инструмент подводится.
Глубина сверления не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
сверления если:
n
Глубина подвода и глубина равны друг другу
n
Глубина подвода больше глубины сверления
U
U
U
U
Время пребывания в секундах: время, которое
инструмент остается на дне сверления, перед
выходом из материала
U
U
U
U
Подача F: Скорость перемещения инструмента
при сверлении в мм/мин
Пример: ЧУ-предложения
5 L Z+100 R0 FMAX
6 CYCL DEF 1.0 ГЛУБОКОЕ СВЕРЛЕНИЕ
7 CYCL DEF 1.1 РАССТ 2
8 CYCL DEF 1.2 ГЛУБИНА -15
9 CYCL DEF 1.3 ПОДВОД 7.5
10 CYCL DEF 1,4 ВР.ПРЕБ 1
11 CYCL DEF 1.5 F80
12 L X+30 Y+20 FMAX M3
13 L Z+2 FMAX M99
14 L X+80 Y+50 FMAX M99
15 L Z+100 FMAX M2
X
Z
11
2
3
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки.
Если программируете Глубину = 0, то УЧПУ не
выполняет цикла.
