422
8 Программирование: Циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

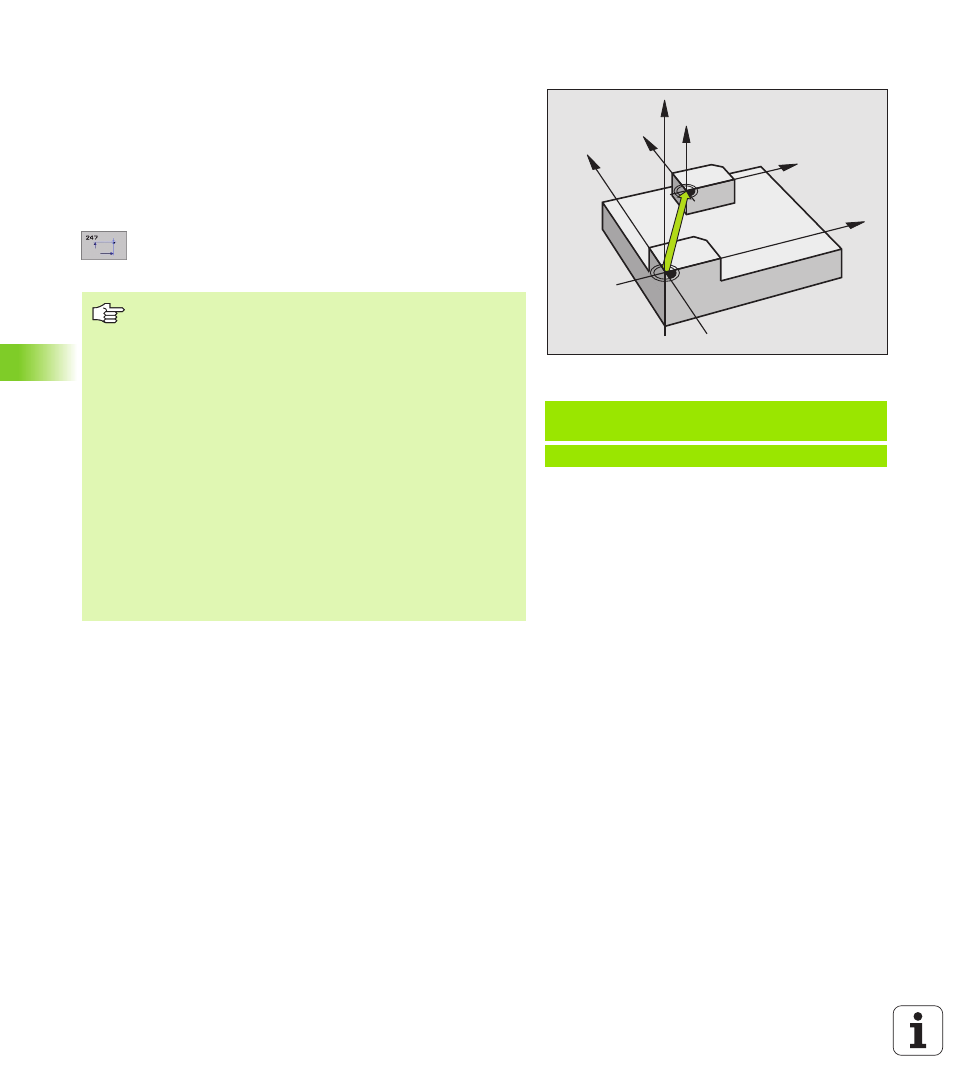

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ (цикл 247)
С помощью цикла УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ можете в
активировать Preset, определённую в таблицы Preset, в качестве
новой опорной точки.
Действие
После дефиниции цикла УСТАНОВЛЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат и перемещения нулевых точек (абсолютные и
инкрементные) относятся к новому Preset.
U
U
U
U
Новая опорная точка?: Указать номер базовой
точки из таблицы Preset, которая должна
активироваться
Индикации состояния/статуса
В дополнительной индикации статуса указываются следующие
данные из таблицы Preset (смотри “Пересчёт координат” на
n
Имя и тракт активной таблицы Preset
n
Активный номер Preset
n
Комментарий из графы DOC активного номера Preset
Дополнительно в большом окне статуса указывается активный
номер Preset за символом опорной точки.
Пример: ЧУ-блоки
13 CYCL DEF 247 УСТАНОВЛЕНИЕ БАЗОВОЙ
ТОЧКИ
Q339=4
;НОМЕР БАЗОВОЙ ТОЧКИ
Z
Z
X
X
Y
Y
При активировании опорной точки из таблицы Preset,
УЧПУ сбросывает все активные пересчеты координат,
активированные с помощью следующих циклов:
n
Цикл 7, смещение нулевой точки
n
Цикл 8, зеркальное отражение
n
Цикл 10, поворот
n
Цикл 11, размерный коэфицент
n
Цикл 26, размерный коэфицент специфический для
оси
Пересчет координат из цикла 19, Наклон плоскости
обработки остается активным.
УЧПУ установливает Preset только на этих осях,
которые являются активными в таблицы Preset.
Опорная точка осей, обозначенных с помощью –
остается неизмененной.
В режиме работы PGM-тест цикл 247 не действует.
