9 Программирование: Специальные функции

9.6

Определ

ение

пл

о

ск

о

сти

обрабо

тки

с

по

м

о

щью

тре

х

то

ч

ек

:

PLANE

P

OINTS

9.6 Определение плоскости

обработки с помощью трех

точек: PLANE POINTS

Применение

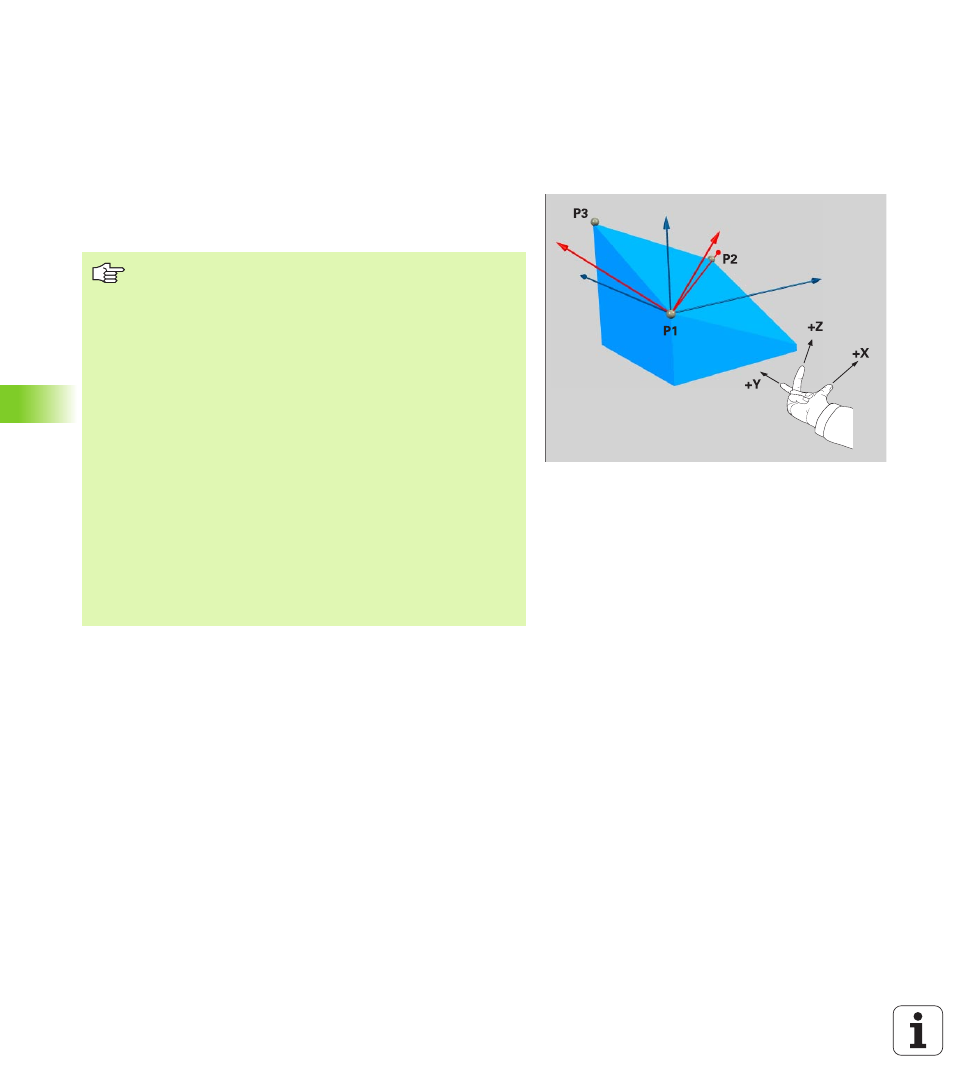

Плоскость обработки определяется однозначно указанием трех

произвольных точек P1 до P3 этой плоскости. Эта

возможность реализуется в функции PLANE POINTS.

Обратите внимание перед программированием

Соединение от точки 1 до точки 2 определяет

направление наклоненной главной оси ((X при оси

инструментов Z).

Направление наклоненной оси инструментов

определяете через положение 3. точки в отнесении к

линии соединяющей точку 1 и точку 2. С помощью

правила правой руки (палец = X-ось, указательный

палец = Y-ось, средний палец = Z-ось, смотри рисунок

справа вверху), действует: Палец (X-ось) указует от

точки 1 к точке 2, указательный палец (Y-ось) указует

параллельно к наклоненной оси Y в направлении точки

3. Потом средний палец указует в направлении

наклоненной оси инструментов.

Эти три точки определяют наклон плоскости.

Положение активной нулевой точки не изменяется

УЧПУ.

Описание параметров для поведения при

позиционировании: Смотри “Определить поведение

при позиционировании функции PLANE”, странице 458.
