Параметры ввода
U
U
U
U

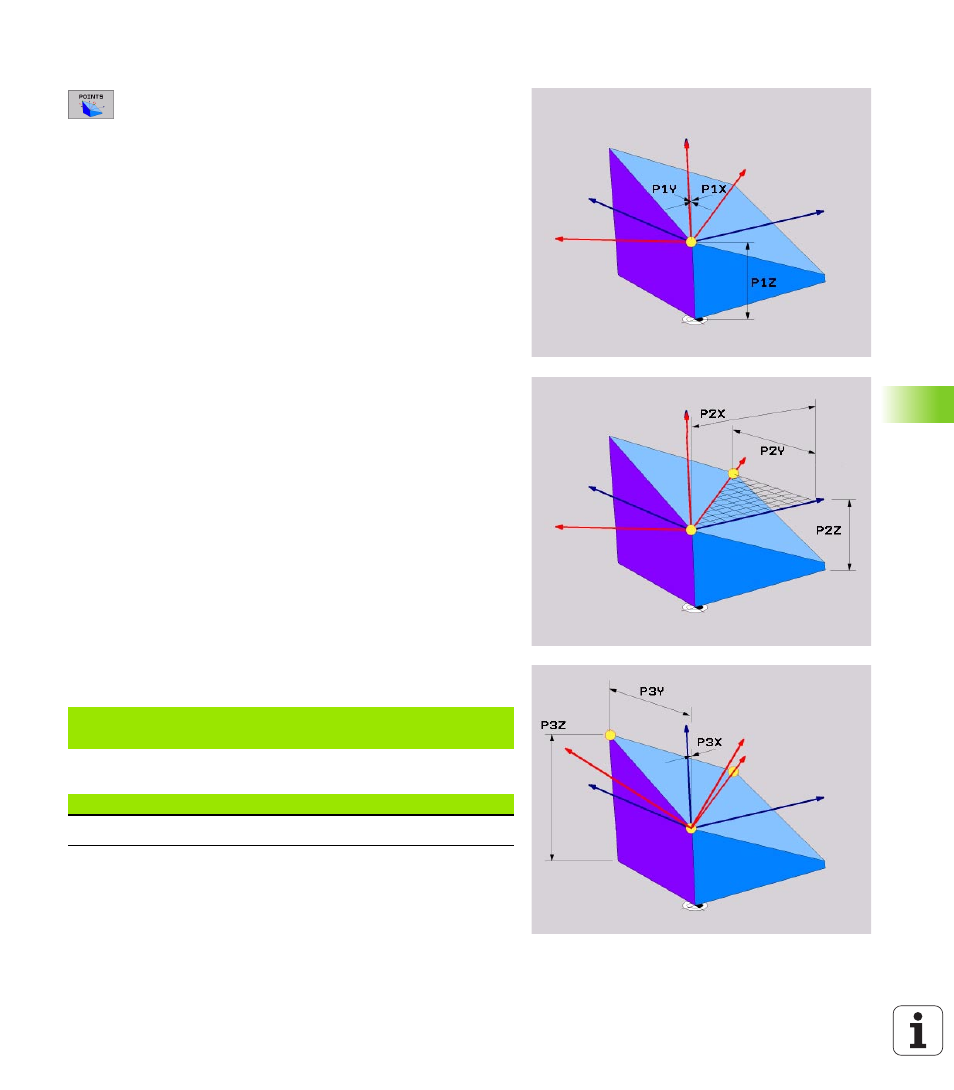

X-координата 1. точки плоскости?: X-координата
P1X 1. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
Y-координата 1. точки плоскости?: Y-координата
P1Y 1. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
Z-координата 1. точки плоскости?: Z-координата
P1Z 1. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
X-координата 2. точки плоскости?: X-координата
P2X 2. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
Y-координата 2. точки плоскости?: Y-координата
P2Y 2. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
Z-координата 2. точки плоскости?: Z-координата
P2Z 2. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
X-координата 3. точки плоскости?: X-координата
P3X 3. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
Y-координата 3. точки плоскости?: Y-координата
P3Y 3. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
Z-координата 3. точки плоскости?: Z-координата
P3Z 3. точки плоскости (смотри рисунок справа
вверху)
U
U
U
U
Дальше с помощью свойств позиционирования
(смотри “Определить поведение при
позиционировании функции PLANE” на странице
ЧУ-запись
Используемые сокращения
5 plane points p1x+0 P1y+0 p1z+20 p2x+30 p2y+31 p2z+20
p3x+0 p3y+41 p3z+32.5 .....
Сокращение
Значение
POINTS
Из английского языка points = точки
