7 sl- цик лы с фо рмуло й ко н тур а – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 402
402
8 Программирование: Циклы
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а
Программа описания контура 1: Карман А
Программа описания контура 2: Карман B

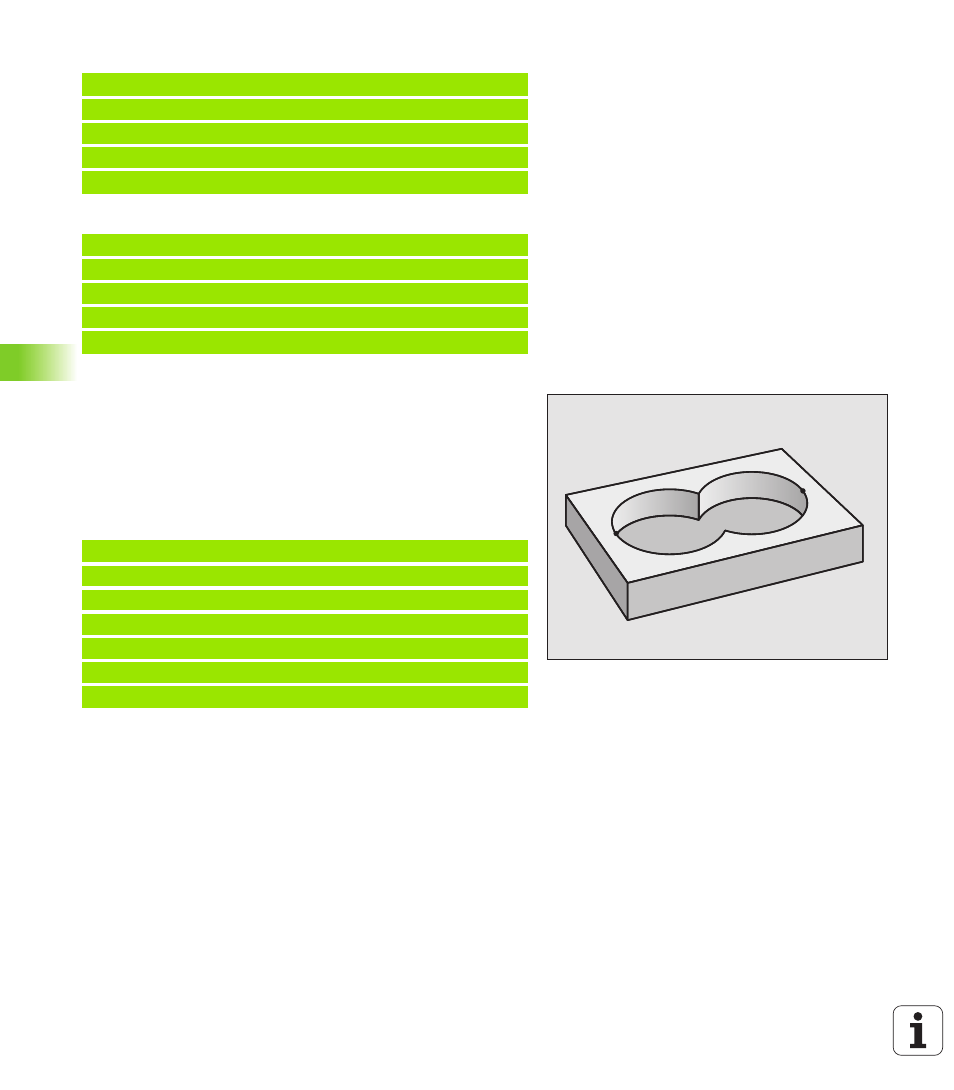

“Суммарная ”-площадь
Обе делительные поверхности A и B, включая совместную
поверхность наложения должны обрабатываться:
n
Поверхности A и B должны программироватся в отдельных
программах без корекции радиуса
n
В формуле контура поверхности A и B пересчитываются с
помощью функции “соединенный с“
Программа определения контура:
0 BEGIN PGM КАРМАН_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM КАРМАН_A MM
0 BEGIN PGM КАРМАН_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM КАРМАН_B MM
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = “КАРМАН_A.H“
53 DECLARE CONTOUR QC2 = “КАРМАН_B.H“
54 QC10 = QC1 | QC2
55 ...
56 ...
