194
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

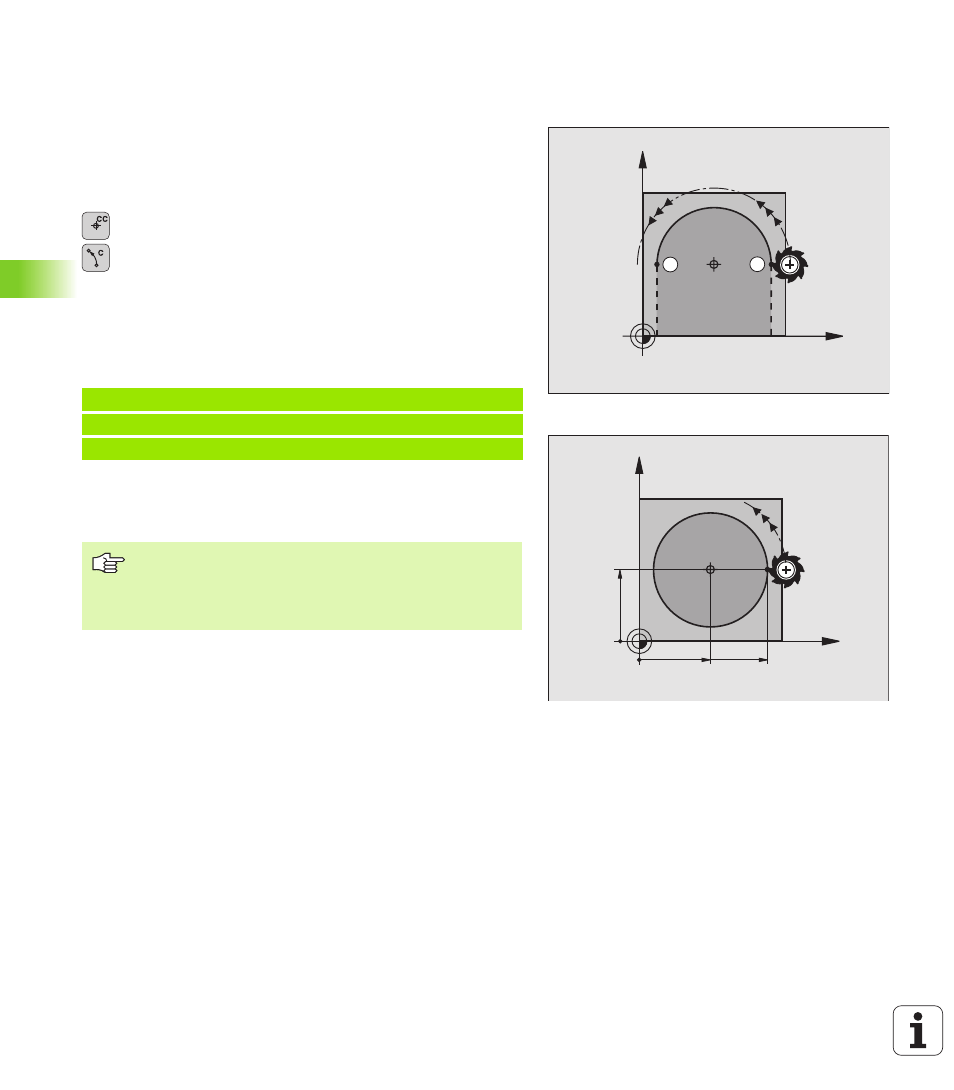

Круговая траектория C вокруг центра
окружности CC
Определите сначала центр окружности CC, еще перед
программированием круговой траектории C Программированная
в последнюю очередь позиция инструмента перед C-
предложением является точкой старта круговой траектории.
U
U
U
U
Переместите инструмент на точку старта круговой траектории
U
U
U
U
Координаты центра окружности
U
U
U
U
Координаты конечной точки дуги окружности
U
U
U
U
Направление вращения DR
Если требуется:
U
U
U
U
Подача F
U
U
U
U
Дополнительная функция M
ЧУ-записи в качестве примера
Круг
Программируйте для конечной точки те же самые координаты как
для точки старта.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Начальная и конечная точки движения по окружности
должны лежать на круговой траектории.
Допуск при вводе: до 0,016 мм (через МР7431
избираемый)
S
E
X
Y
CC
X
Y
25
45
25
CC
