Страница 377: 6 sl- цик л ы
HEIDENHAIN iTNC 530
377
8.6 SL-
цик
л
ы

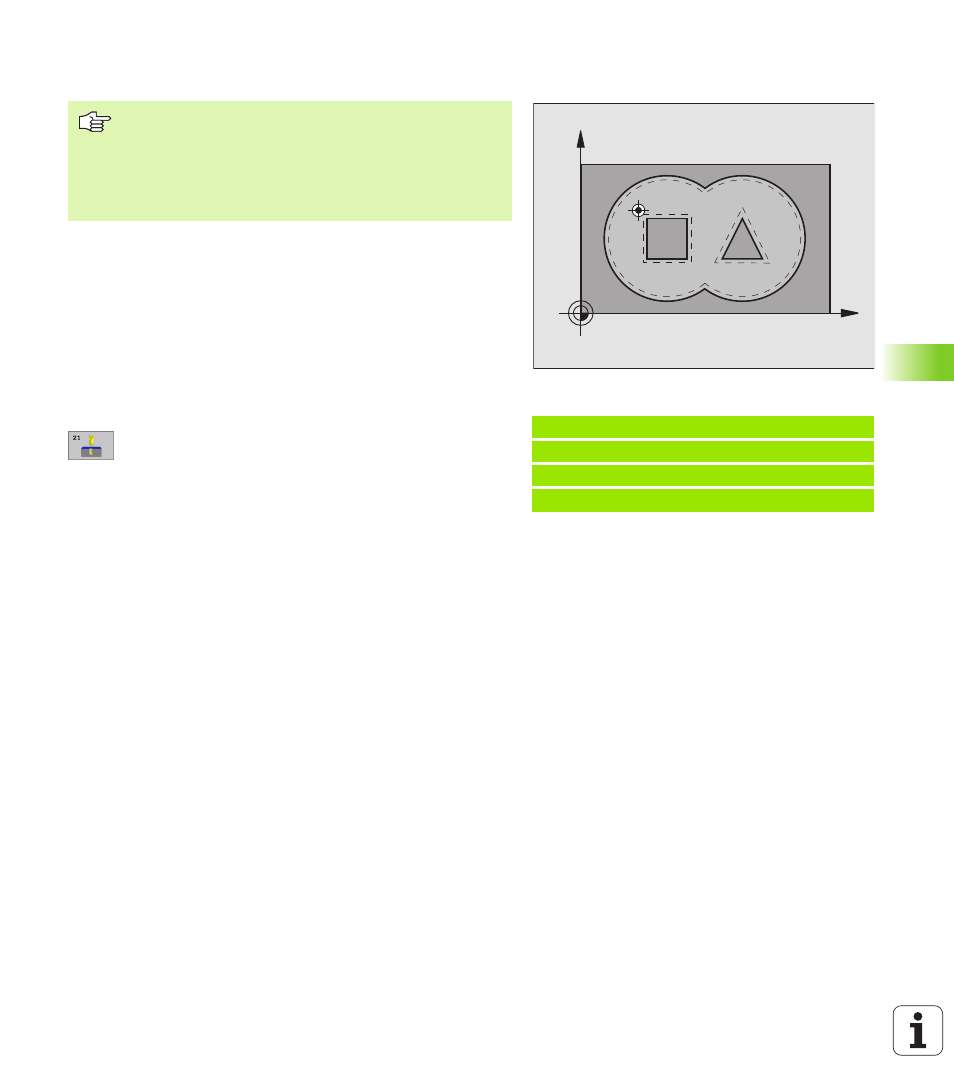

ПРЕДСВЕРЛЕНИЕ (цикл 21)
Прохождение цикла
Как цикл 1 Глубокое сверление, смотри “Циклы для сверления,
нарезания внутренней резьбы и фрезерования резьбы”, страница
Применение
Цикл 21 ПРЕДСВЕРЛЕНИЕ учитывает для пунктов врезания
припуск для читсовой обработки со стороны и припуск для
чистовой обработки на глубине, как и радиус протяжного
инструмента. Пункты врезания являются одновременно точками
старта для протягивания.
U
U
U
U
Глубина подвода Q10 (инкрементно): Размер, на
который инструмент каждый раз подводится (знак
числа при отрицательном направлении обработки
“–”)
U
U
U
U
Подача подвода на глубину Q11: Подача мм/
мин)
U
U
U
U
Номер инструмента протягивания Q13: Номер
инструмента протягивания
Пример: ЧУ-предложения
58 CYCL DEF 21.0 ПРЕДСВЕРЛЕНИЕ
Q10=+5
;ГЛУБИНА ПОДВОДА
Q11=100
;ПОДАЧА НА ГЛУБИНУ
Q13=1
;ИНСТРУМЕНТ ДЛЯ ОЧИСТКИ
X
Y
УЧПУ не учитывает программированного в TOOL CALL-
предложении значения дельта DR для расчёта точек
врезания в материал.
При узкостях УЧПУ может в данном случае не
выполнить предсверления с помощью инструмента,
который больше чернового инструмента.
