Размерный коэфицент хар. для оси (цикл 26), Уменьшение или увеличение контуров со, Характеристическими для оси – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 427: Размерными коэфицентами, 9 цик л ы для пере сч ёта к оор динат
HEIDENHAIN iTNC 530
427
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

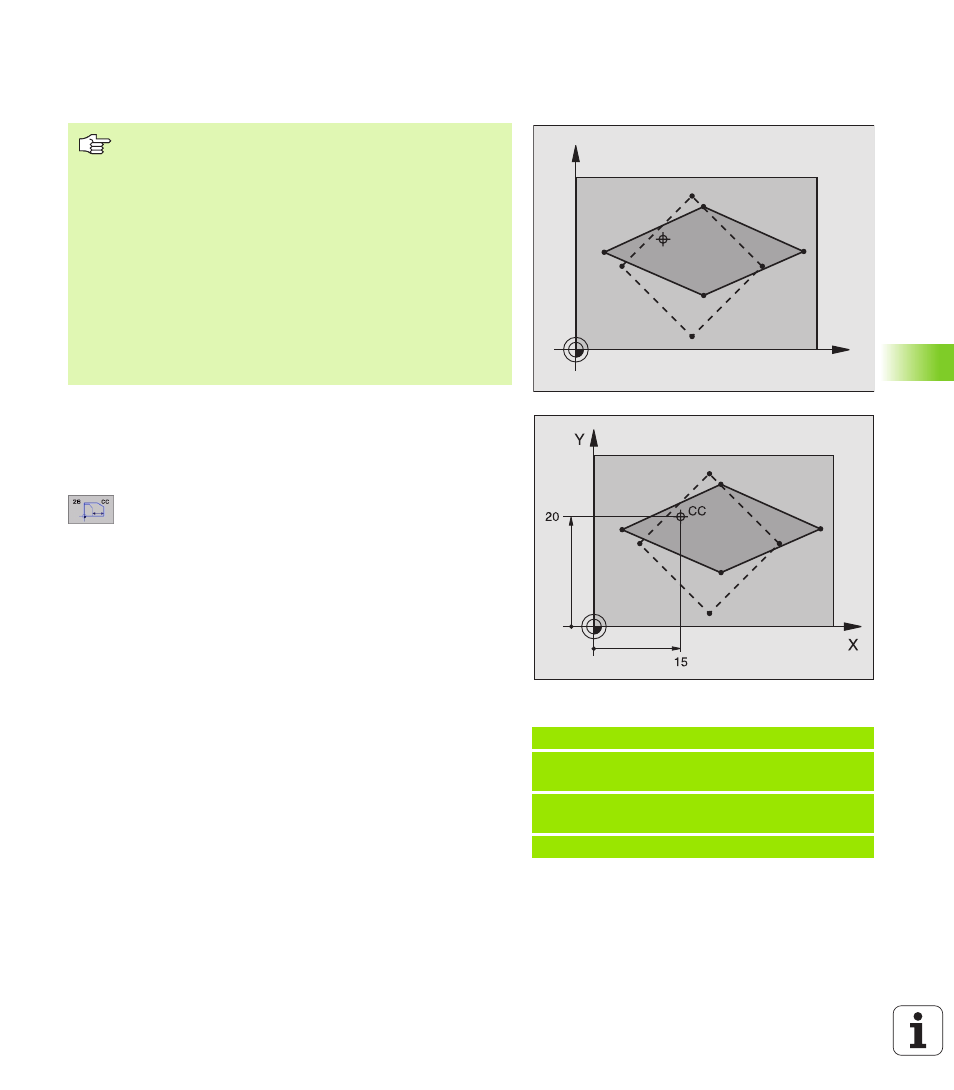

РАЗМЕРНЫЙ КОЭФИЦЕНТ ХАР. ДЛЯ ОСИ
(цикл 26)
Действие
РАЗМЕРНЫЙ КОЭФИЦЕНТ действует с его дефиниции в
программе. Он действует также в режиме работы
Позиционирование с ручным вводом. УЧПУ указывает активный
размерный коэфицент в дополнительной индикации статуса.
U
U
U
U
Ось и коэфицент: Оси координат и коэфиценты
специфическо для оси растяжения или
осаживания. Ввести положительное значение –
максимально 99,999 999
U
U
U
U
Координаты центра: Центр специфического для
оси растягивания или осаживания
Оси координат выбираете с Softkeys.
Сброс
Заново программировать цикл РАЗМЕРНЫЙ КОЭФИЦЕНТ с
коэфицентом 1 для соответствующей оси.
Пример: ЧУ-блоки
25 CALL LBL 1
26 CYCL DEF 26,0 РАЗМЕРНЫЙ КОЭФИЦЕНТ
СПЕЦ.ДЛЯ ОСИ
27 CYCL DEF
26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
X
Y
CC
Обратите внимание перед программированием
Оси координат с позициами для круговых траекторий
Вам нельзя растягивать или обжимать с помощью
разных коэфицентов.
Для каждой оси координат можете ввести собственный
характеристический размерный коэфицент.
Дополнительно возможно программировать
координаты одного центра для всех размерных
коэфицентов.
Контур растягивается с центра или обжимается к
центру, значит не объязательно с и к актуальной
нулевой точке – как в случае цикла 11 РАЗМЕРНЫЙ
КОЭФИЦЕНТ.
