296 8 Программирование: Циклы
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

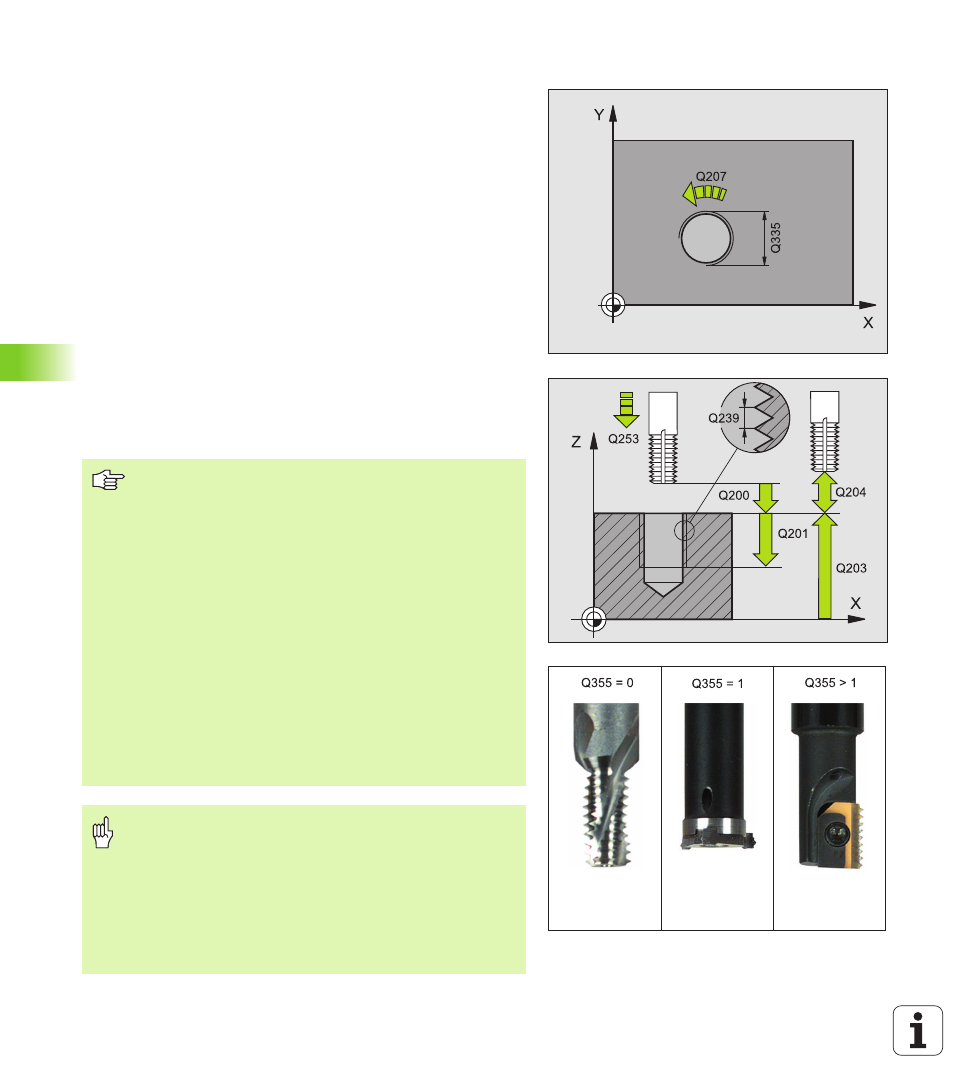

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ (цикл 262)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент перемещается с программированной подачей
предпозиционирования на плоскость старта, возникающей из
знака числа шага резьбы, вида фрезерования и количества
проходов для дополнительной обработки (зачистки)
3 Затем инструмент перемещается тангенциально Helix-
движением к номинальному диаметру резьбы При этом
выполняется перед подводом по винтовой линии еще
компенсационное движение на оси инструмента, для начала
траектории резьбы на программированной плоскости
4 В зависимости от параметра Дополнительная обработка
инструмент фрезерует резьбу одним, несколькими
смещенными движениями по винтовой линии или одним
непрерывным движением по винтовой линии
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 В конце цикла УЧПУ перемещает инструмент на ускоренном
ходу на безопасное расстояние или – если введено – на 2-ое
безопасное расстояние
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Глубина резьбы
определяет направление обработки. Если
программируете Глубина резьбы = 0, то УЧПУ не
выполняет цикла.
Перемещение подвода к номинальному диаметру
резьбы выполняется по полукругу, начиная с центра .
Если диаметр инструмента 4 раза меньше чем шага
резьбы номинального диаметра резьбы, то
выполняется боковоепредпозиционирование.
Учтите, что УЧПУ выполняет выравнивающее
движение на оси инструментов перед движением
подвода. Величина выравнивающего движения зависит
от шага резьбы. Обратитите внимание на достаточно
места в отверстии!
С помощью параметра станка 7441 бит 2 настроиваете,
должно ли УЧПУ выдавать сообщение об ошибках при
вводе положительной глубины (бит 2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует рассчет предпозиции.
Инструмент перемещается на оси инструментов на
ускоренном ходе на безопасное расстояние под
поверхность обрабатываемой детали!
