HEIDENHAIN iTNC 530
529
1
2.
1
Гр
аф
и
ка
Ограничение во время прогона программы
Обработку не возможно одновременно представить графически,
если ВМ ЧПУ уже загружена сложнымми задачами обработки или
операциями обработки больших поверхностей. Пример:
строчечное фрезерование по всей детали с помощью большого
инструмента. ЧПУ не продолжает графики и показывает текст
ERROR (ОШИБКА) в окне графики. Обработка однако
выполняется дальше.

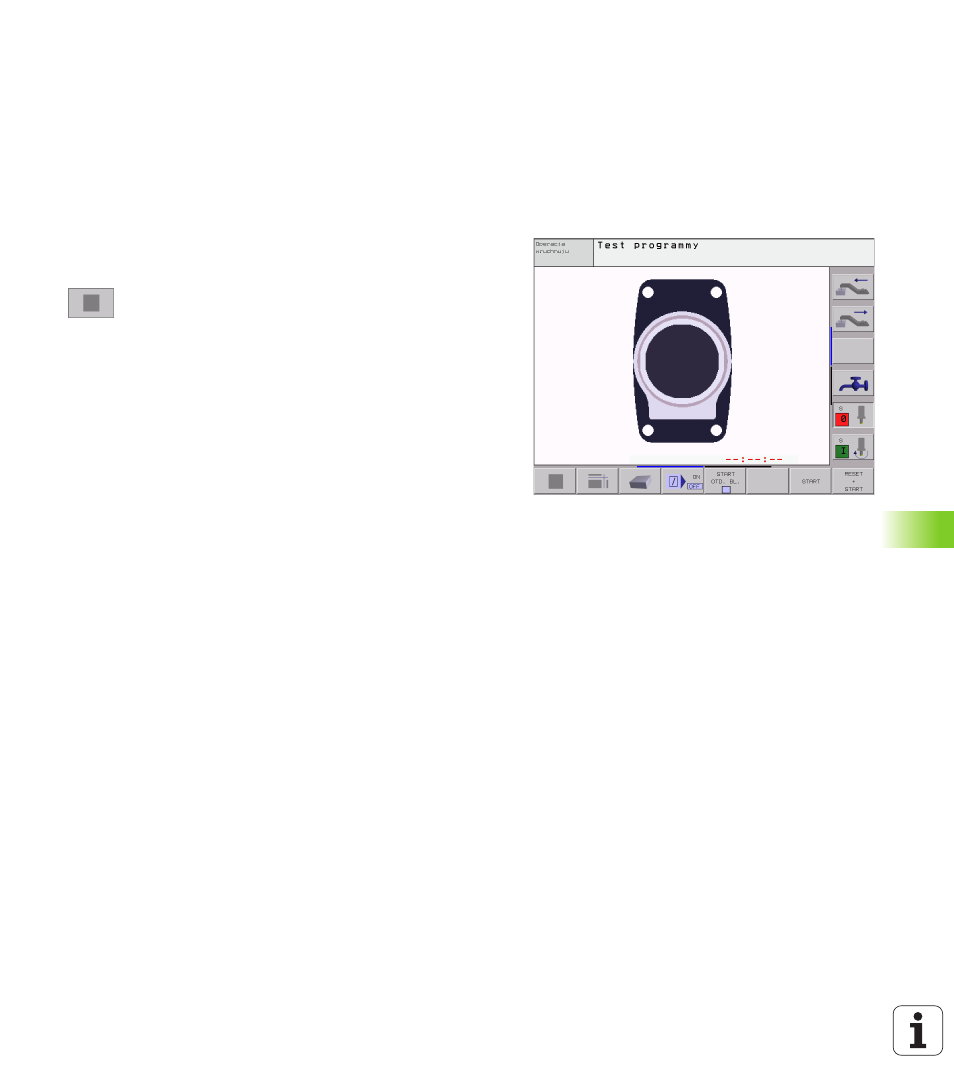

Вид сверху
Такой вид графического моделирования происходит быстрее
всех.
U
U
U
U
Выбор вида сверху с помощью программируемой
клавиши (Softkey)
U
U
U
U
Для представления на глубине этой графики
действует:
“Чем глубже, тем темнее”
