HEIDENHAIN iTNC 530
191
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

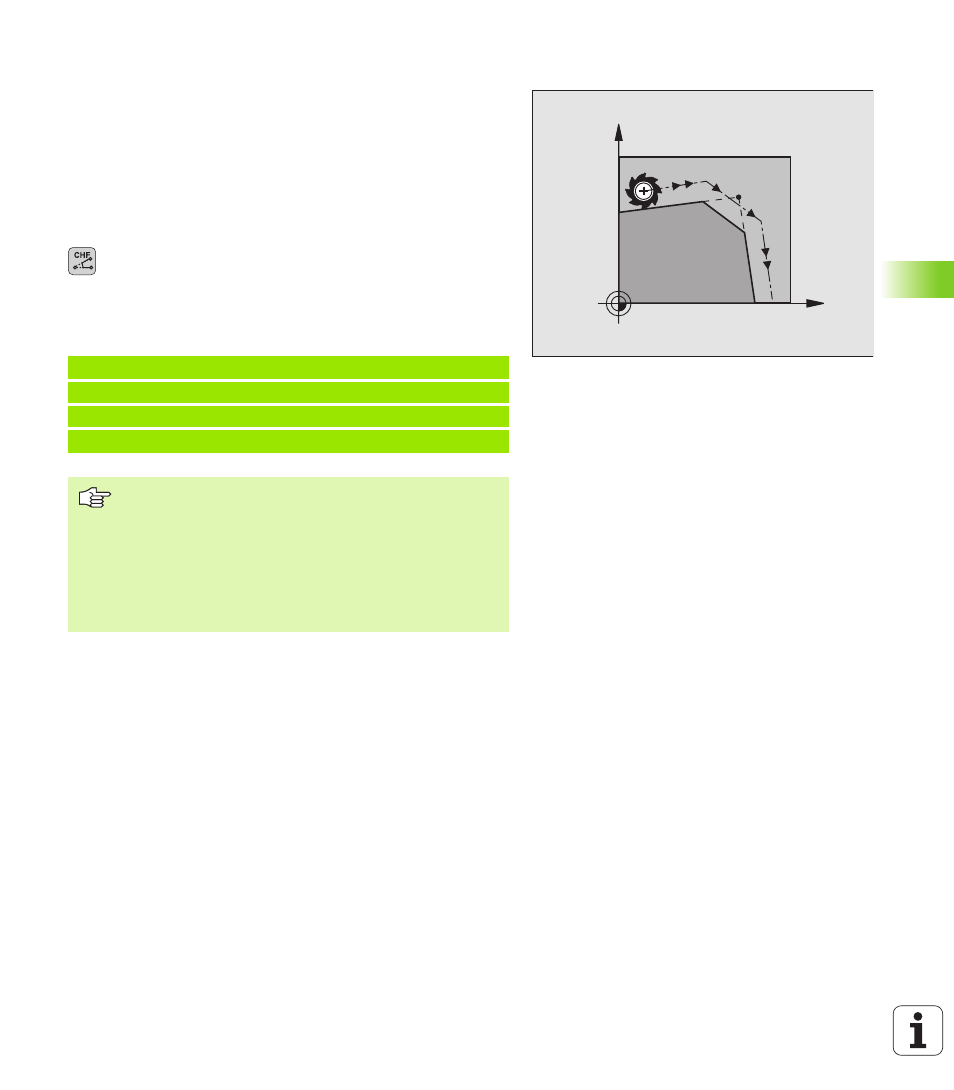

Включить фаску CHF между двумя прямыми
На углах контура, возникающий из пересечения двух прямых,
можете выполнить фаску.
n
В предложениях прямых перед и после CHF-предложения
программируете обе координаты плоскости, на которой
выполняется фаска
n
Коррекция радиуса перед и после CHF-предложения должна
оставаться той же самой
n
Фаска должна выполнятся с помощью актуального инструмента
U
U
U
U
Участок фаски: Длина фаски
Если требуется:
U
U
U
U
Подача F воздействует только в предложении
CHF)
ЧУ-записи в качестве примера
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Не начинать контура с помощью CHF-записи.
Фаска выполняется только на плоскости обработки.
Отрезанная фазкой угловая точка не наезжается.
Программированная в CHF-записи подача
воздействует только в этой CHF-записи. Потом
действует снова программированная перед CHF-
записью подача.
X
Y
