Страница 404
404
8 Программирование: Циклы
8.7 SL-
цик
лы
с
фо
рмуло
й
ко
н
тур
а

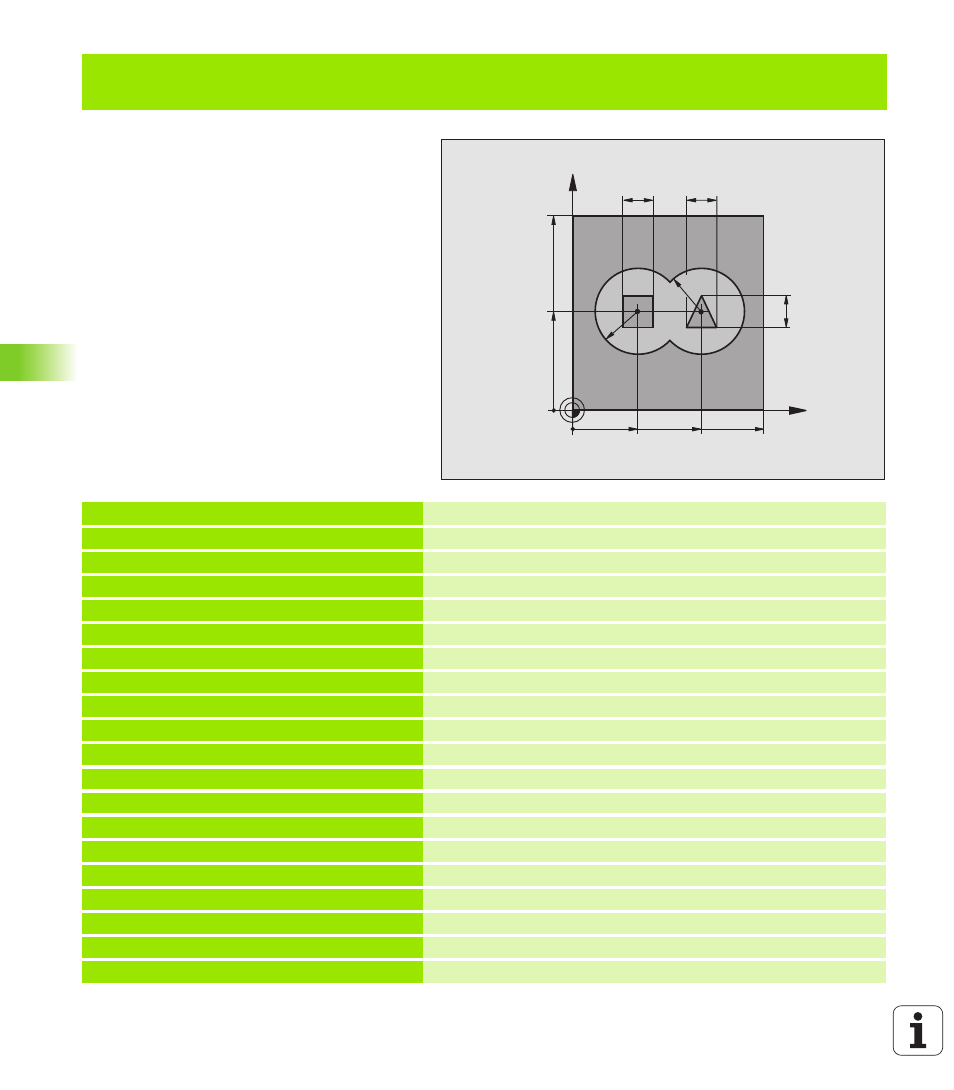

Пример: Накладывающиеся контуры с формулой контура черновая и чистовая
обработка
0 BEGIN PGM КОНТУР MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+2.5
Определение инструмента
4 TOOL DEF 2 L+0 R+3
Определение инструмента
5 TOOL CALL 1 Z S2500
Вызов инструмента
6 L Z+250 R0 FMAX
Свободный ход инструмента
7 SEL CONTOUR “МОДЕЛЬ“
Программа определения контура:
8 CYCL DEF 20.0 ДАННЫЕ КОНТУРА
Определить общие параметры обработки
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0.5
;ПРИПУСК СТОРОНА
Q4=+0.5
;ПРИПУСК ГЛУБИНА
Q5=+0
;КООРД.ПОВЕРХНОСТИ
Q6=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
9 CYCL DEF 22.0 ПРОТЯГИВАНИЕ
Дефиниция цикла Протягивание
Q10=5
;ГЛУБИНА ПОДВОДА
X
Y
35
50
100
100
16
16
R25
65
16
R25
