HEIDENHAIN iTNC 530
165
5.4
Тр
ех
м
ер
н
а
я
к
о
ррекция
инстр
умента
(
ПО
-опция
2)
Peripheral Milling: 3D-коррекция радиуса с
ориентацией инструмента
УЧПУ смещает инструмент вертикально к направлении движения
и вертикально к направлении инструмента на сумму значений
дельта DR (таблица инструментов и TOOL CALL). Направление
коррекции назначаете с помощью коррекции радиуса RL/RR

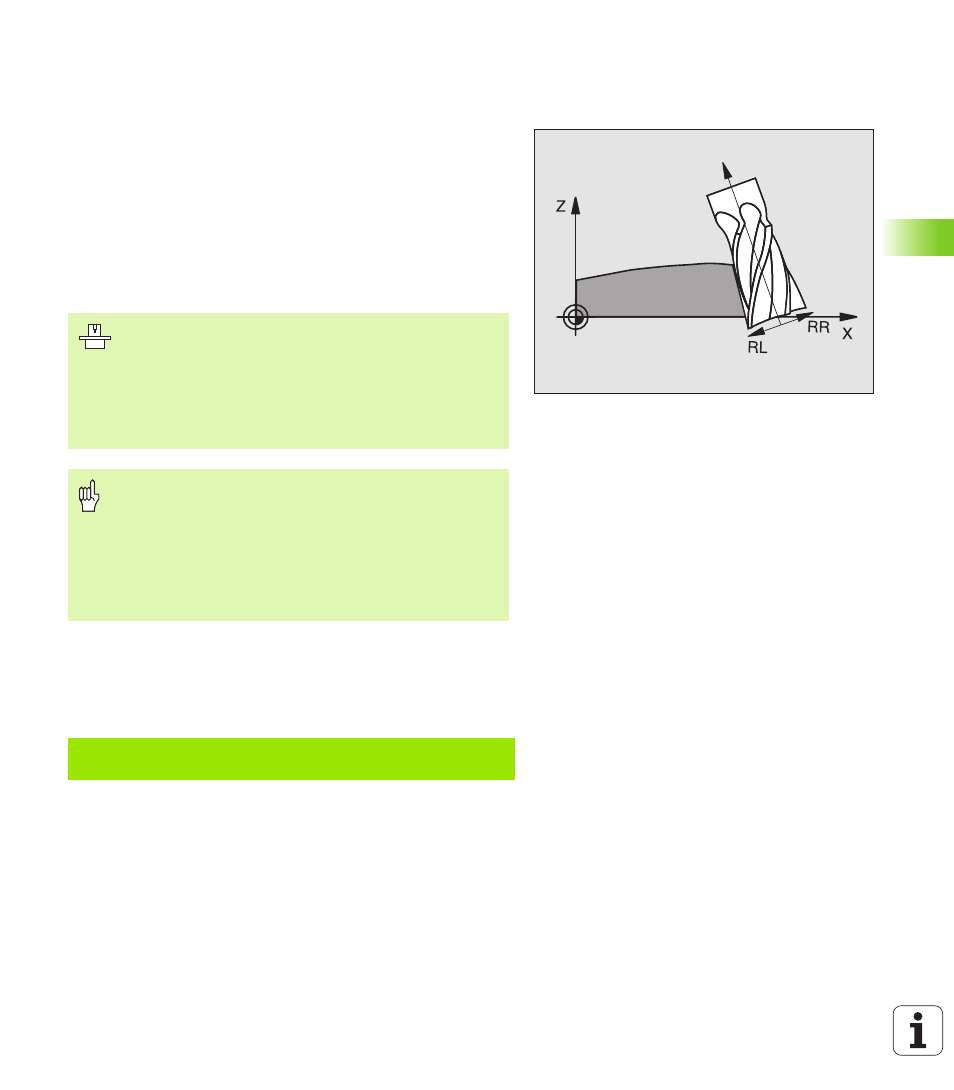

(смотри рисунок справа вверху, направление движения Y+).
Чтобы УЧПУ могло достигнуть заданную ориентацию
инструмента, Вы должны активировать функцию M128 (смотри
“Сохранить позицию вершины инструмента при
позиционировании осей наклона (TCPM*): M128 (ПО-опция 2)” на
странице 248). УЧПУ позиционирует тогда оси вращения станка
автоматически так, что инструмент достигает заданную
ориентацию с помощью активной коррекции.
Ориентацию инструмента можете определить двумя способами:
n
В LN-записи вводя компоненты TX, TY и TZ
n
В L-записи вводя координаты осей вращения
Пример: Формат предложения с ориентацией инструмента
Эта функция возможна только на станках, для которых
конфигурации осей наклона определяемый
пространственный угол. Обратите внимание на
информацию в инструкции обслуживания станка.
УЧПУ не может позиционировать автоматически осей
вращения на всех станках. Обратите внимание на
информацию в инструкции обслуживания станка.
Опасность столкновения!
В случае станков, которых оси вращения допускают
только ограничённую зону перемещения, могут
выступит движения при автоматическом
позиционировании, требующие на пример 180°-
поворота стола. Обратите внимание на опасность
столкновения головки с загатовкой или с зажимными
приспособлениями.
1 LN X+31,737 Y+21,954 Z+33,165
TX+0,0078922 TY–0,8764339 TZ+0,2590319 F1000 M128
LN:
Прямая с 3D-коррекцией
X, Y, Z:
Корригированные координаты конечной точки
прямой
TX, TY, TZ:
Компоненты нормированного вектора для
ориентации инструмента
F:
Подача
M:
Дополнительная функция
