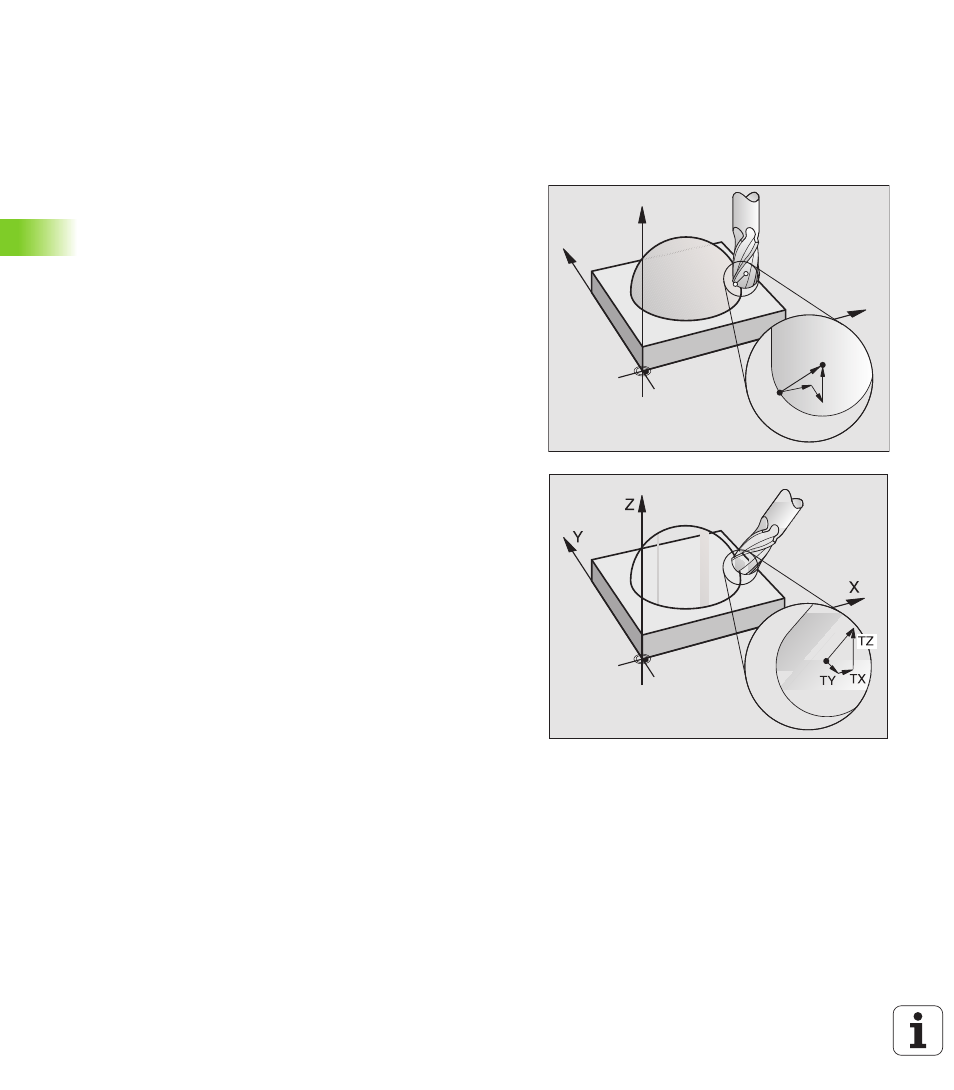

УЧПУ может выполнить трёхмерную коррекцию инструмента (3D-
коррекцию) для предложений со скрещивающимися прямыми.
Кроме координат X,Y и Z конечной точки прямой, должны эти
предложения содержать компоненты NX, NY и NZ вектора
нормали поверхности (смотри рисунок справа вверху и
объяснение дальше внизу на этой странице).
Если хотите провести к этому ориентацию инструмента или
трёхмерную коррекцию радиуса, эти предложения должны
содержать дополнительно нормированный вектор с
компонентами TX, TY und TZ, определяющий ориентацию
инструмента (смотри рисунок справа по середине).
Конечную точку скрещивающихся прямых, компоненты нормали
поверхности и компоненты для ориентации инструмента надо
расчитывать, используя систему САПР.
Возможности внедрения
n
Применение инструментов с размерами, не совподающими с
расчитанными системой САПР размерами инструментов (3D-
коррекция без дефиниции ориентации инструмента)
n
Face Milling Коррекция геометрии фрезы в направлении
нормали поверхности (3D-коррекция с и без дефиниции
ориентации инструмента). Снятие стружки осуществляется в
первой очереди с помощью торцовой стороны инструмента
n
Peripheral Milling Коррекция радиуса фрезы вертикально к
направлении движения и вертикально к направлении
инструмента (трёхмерная коррекция радиуса с определением
ориентации инструмента). Снятие стружки осуществляется в
первой очереди с помощью боковой поверхности инструмента
Z
Y
X
P
T
NZ
P
NX
NY
