HEIDENHAIN iTNC 530
531
1
2.
1
Гр
аф
и
ка

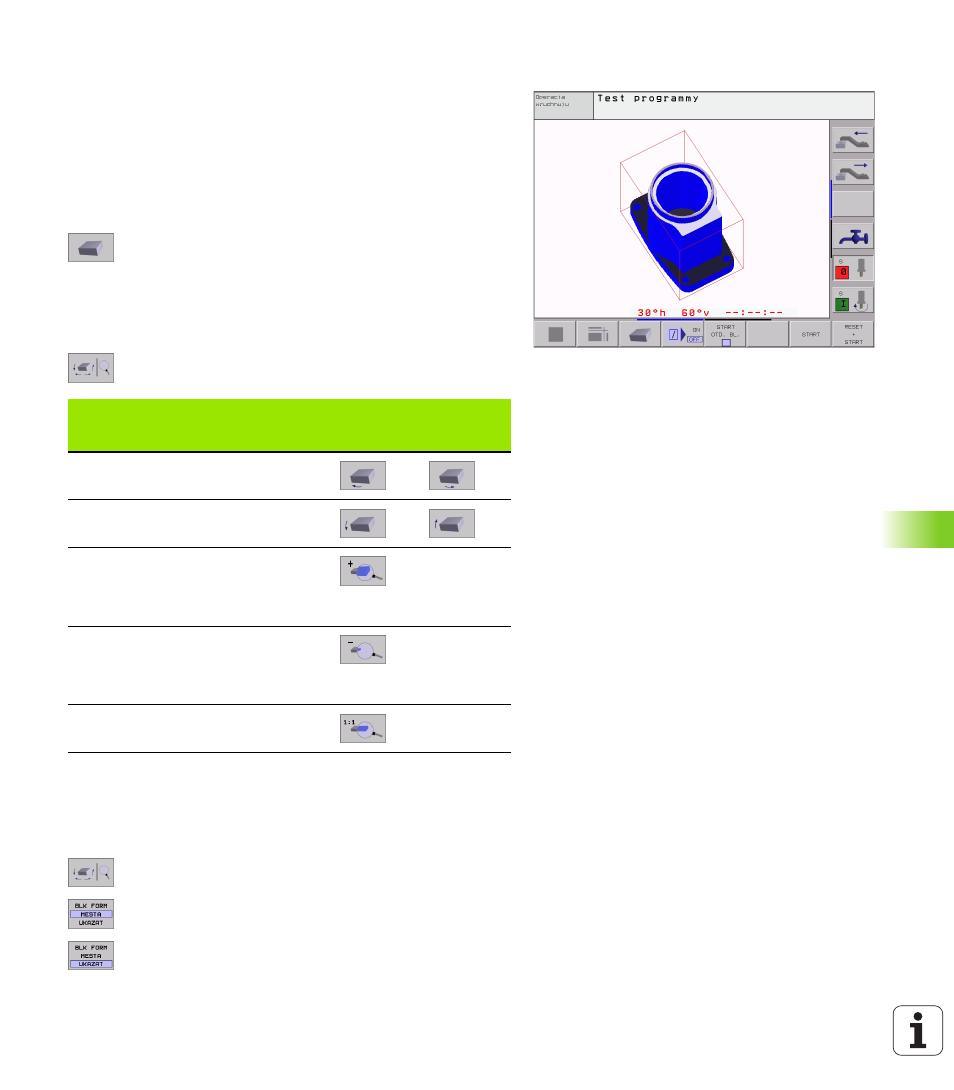

3D-представление
ЧПУ показывает обрабатываемую деталь пространственно.
3D-изображение можете поворочивать вокруг вертикальной оси
или опрокидывать вокруг горизонтальной оси. Очертания
загатовки в начале графического моделирования Вы можете
представить в виде рамок.
В режиме работы Тест программы находятся в распоряжении
функции для увеличения выреза, смотри “Увеличение выреза”,
U
U
U
U
Выбор 3D-представления с помощью
программируемой клавиши
3D-представление поворочивать увеличивать/уменьшать
U
U
U
U
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции поворочивания и
увеличения/уменьшения
U
U
U
U
Выбор функции для поворота и увеличения/
уменьшения:
Рамки для очертаний обрабатываемой детали высвечивать
и выделять
U
U
U
U
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции поворочивания и
увеличения/уменьшения
U
U
U
U
Выбор функции для поворота и увеличения/
уменьшения:
U
U
U
U
Высветить рамки для BLK-FORM: Установить
подсвеченное поле в Softkey на ВЫСВЕТИТЬ
U
U
U
U
Отменить рамки для BLK-FORM: Установить
подсвеченное поле в Softkey на ОТМЕНА
Функция
Softkeys
(программированниые
клавиши)
Представление 5°-шагами
вертикально поворочивать
Изображение 5°-шагами
горизонтально повернуть
Изображение шагами увеличивать.
Если изображение увеличено, то
УЧПУ указывает в линейке сноски
окна графики букву Z.
Изображение шагами уменьшать.
Если изображение уменьшено, то
УЧПУ указывает в линейке сноски
окна графики букву Z.
Сброс изорбажения на
программированную величину
