Страница 444: Индикация положения
444
9 Программирование: Специальные функции
9.
1
Функция
PLANE:
Нак
л
он
пл
о
с
ко
сти
обрабо
тки

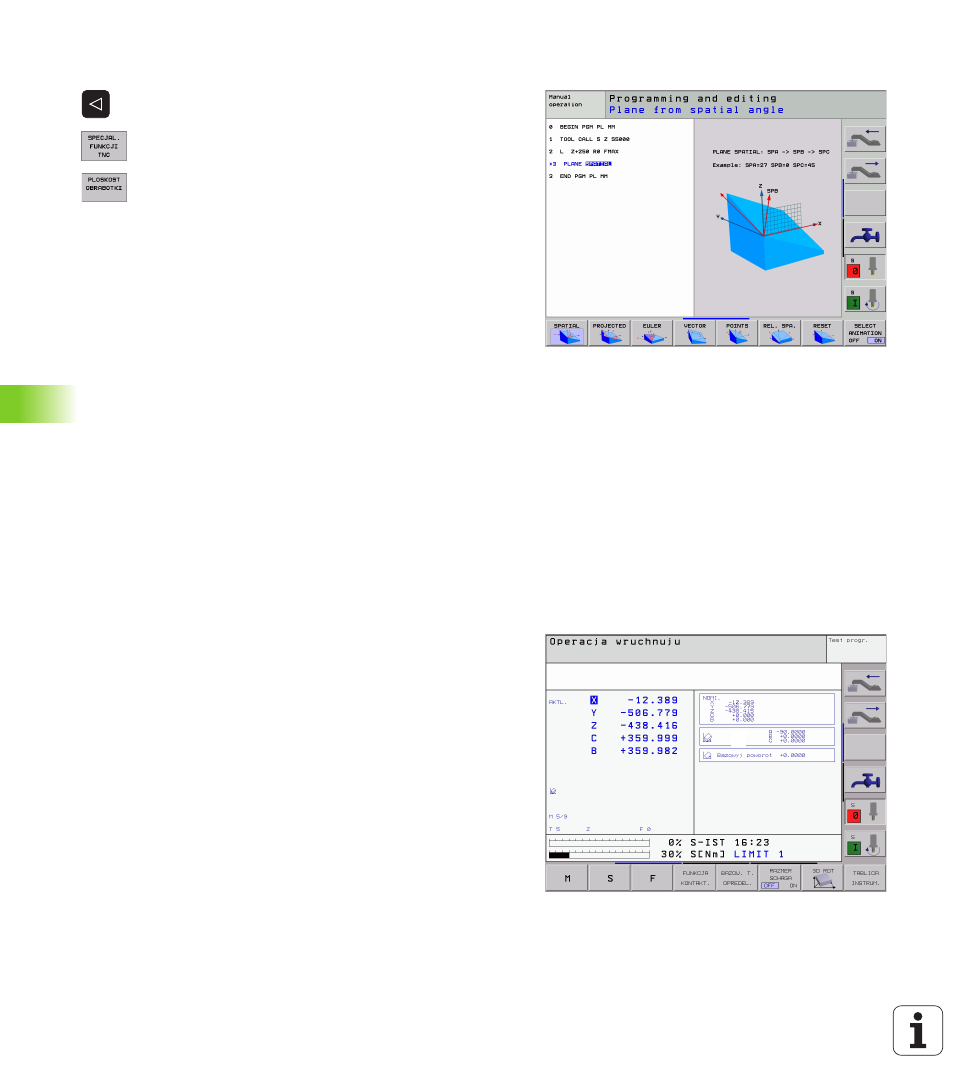

Опеределение функции PLANE
U
U
U
U
в данном случае переключение линейки
программируемых клавиш
U
U
U
U
Выбор специальных функций УЧПУ: Softkey
СПЕЦИАЛЬНЫЕ УЧПУ ФУНК. нажать
U
U
U
U
PLANE-функцию избрать: Softkey НАКЛОН
ПЛОСКОСТИ ОБР нажать: УЧПУ указует на
линейке программируемых клавишей
находящиеся в распоряжении возможности
дефиниции
Выбор функции при активной мультипликации
U
U
U
U
Включить мультипликацию: Softkey ВЫБОР
МУЛЬТИПЛИКАЦИИ ВКЛ/ВЫКЛ установить на ВКЛ
U
U
U
U
Запуск мультипликации для разных возможностей
дефинирования: Нажать одну из находящихся в распоряжении
программируемых клавишей, УЧПУ подсвечивает нажатую
клавишу другим цветом и запускает соответственную
мультипликацию
U
U
U
U
Для приема активной в данный момент функции: Taste ENT
drьkken oder Softkey der aktiven Funktion erneut drьcken:Клавишу
ENT нажать или повторно нажать программируемую клавишу
активной функции: УЧПУ продолжает диалок и запрашивает
требуемые параметры
Выбор функции при неактивной мультипликации
U
U
U
U
Желаемую функцию выбирать непосредственно через
программируемую клавишу: УЧПУ продолжает диалок и
запрашивает требуемые параметры
Индикация положения
Как только произвольная PLANE-функция является активной,
УЧПУ указует в дополнительной индикации положения
рассчитанный пространственный угол (смотри
1
рисунок справа
по середине). Приниципиально УЧПУ рассчитывает –независимо
от используемой PLANE-функции – внутренно весгда обратно на
простраственный угол.
