Пульт обслуживания

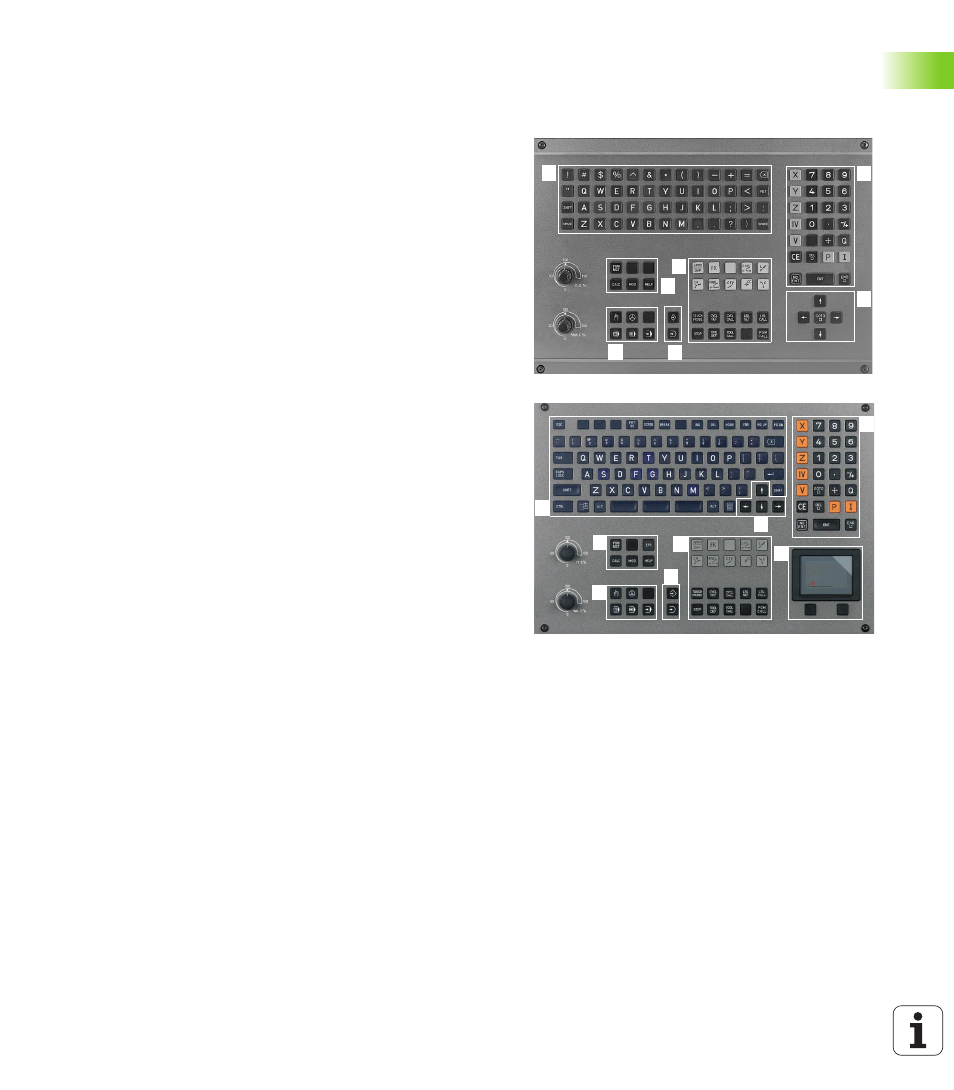

TNC поставляется на выбор с пультом обслуживания TE 420 или
пультом обслуживания TE 530. Фото справа вверху указывает
элементы обслуживания пульта TE 420, фото справа по середине
элементы справа по середине элементы обслуживания пульта
TE 530:
Функции отдельных клавиш собраны на второй странице
оболочки этой инструкции. Внешние клавиши, как нпр. NC-START
(ЧУ-СТАРТ), описаны в инструкции обслуживания станка.
1 Алфавитная клавиатура для ввода текстов, имён файлов и
ДИН/ИСО-программирования.
Версия с двумя процессорами: Дополнительные клавиши для
обслуживания Windows
2 n Управление файлами
n Калькулятор
n MOD-функция
n HELP-функция (ПОМОЩЬ)
3 Режимы работы для программирования
4 Режимы работы станка
5 Открытие диалогов программирования
6 Клавиши со стрелкой и команда перехода GOTO
7 Ввод числовых значений и выбор оси
8 Подкладка мыши: Только для обслуживания версии с двумя
процессорами
