Обьём обработки (0/1/2) Q215: Определить
обьём обработки
0: Черновая и чистовая обработка
1: Только черновая обработка
2: Только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
U
U
U
U
Ширина канавки Q219 (значение параллельно
главной оси плоскости обработки): Ввести ширину
паза; если вводите ширину паза равну диаметру
инструмента, то УЧПУ выполняет только
черновую обработку (фрезерование продольного
паза)
U
U
U
U
Припуск на чистовую обработку со стороны
Q368 (инкрементно): Припуск на чистовую
обработку на плоскости обработки.
U
U
U
U
Диаметр готовой детали Q375: Ввод диаметра
делительной окружности
U
U
U
U

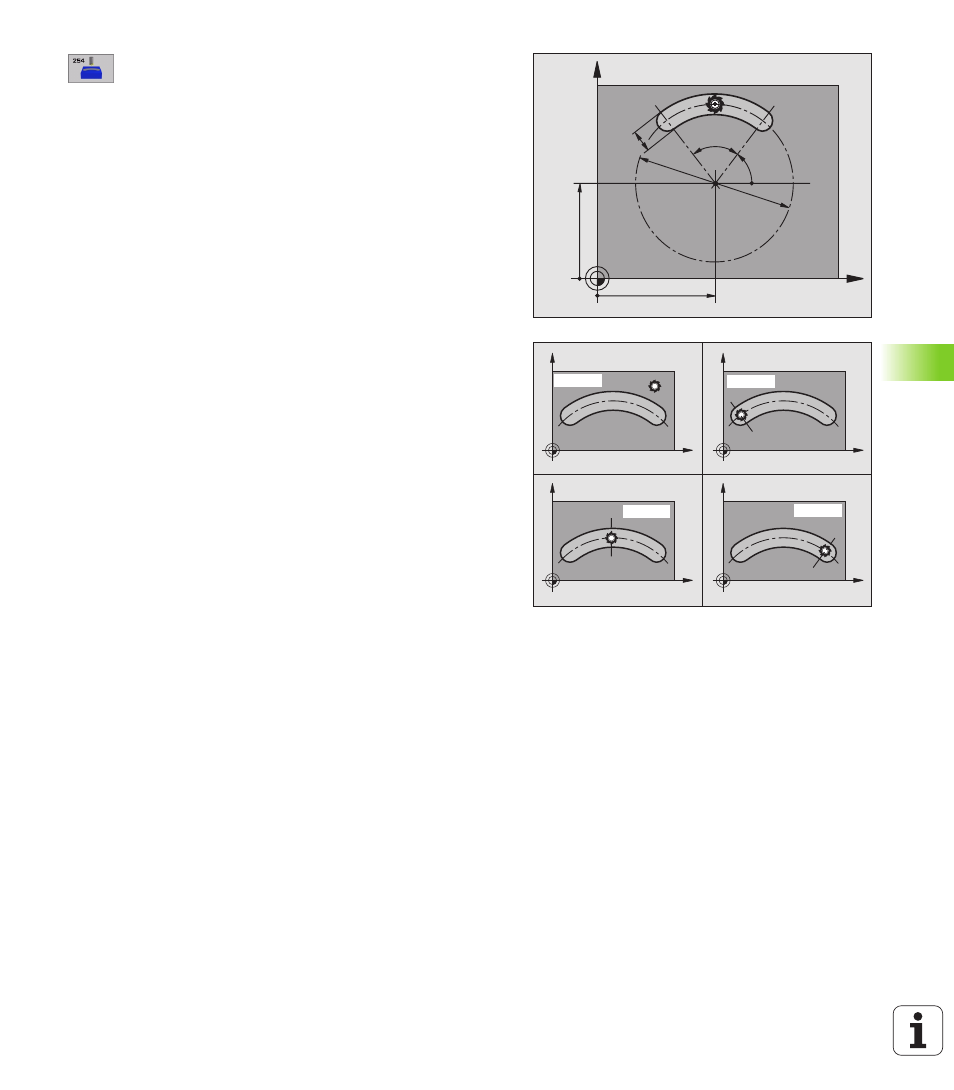

База для положения канавки (0/1/2/3) Q367:
Положение канавки в отнесении к позиции
инструмента при вызове цикла (смотри рисунок
справа по середине):
0: Позиция инструмента не учитывается.
Положение канавки рассчитывается из
введенного центра делительной окружности и
угла старта
1: Позиция инструмента = сентр левой окружности
канавки. Угол старта Q376 относится к этой
позиции. Введенный центр делительной
окружности не учитывается.
2: Позиция инструмента = центр средней оси. Угол
старта Q376 относится к этой позиции. Введенный
центр делительной окружности не учитывается.
3: Позиция инструмента = центр правой
окружности канавки. Угол старта Q376 относится к
этой позиции. Введенный центр делительной
окружности не учитывается.
U
U
U
U
Центр 1-ой оси Q216 (абсолютно): Центр
делительной окружности на главной оси
плоскости обработки Действует только, если Q367
= 0
U
U
U
U
Центр 2-ой оси Q217 (абсолютно): Центр
делительной окружности на вспомогательной оси
плоскости обработки. Действует только, если
Q367 = 0
U
U
U
U
Угол старта Q376: (абсолютно): Ввод полярного
угла точки старта
U
U
U
U
Угол раствора паза Q248 (inkremental): Ввод угла
раствора паза
X
Y
Q248
Q376
Q219
Q375
Q216
Q217
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
