Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 422)
Страница 214
214
6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
ории
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K

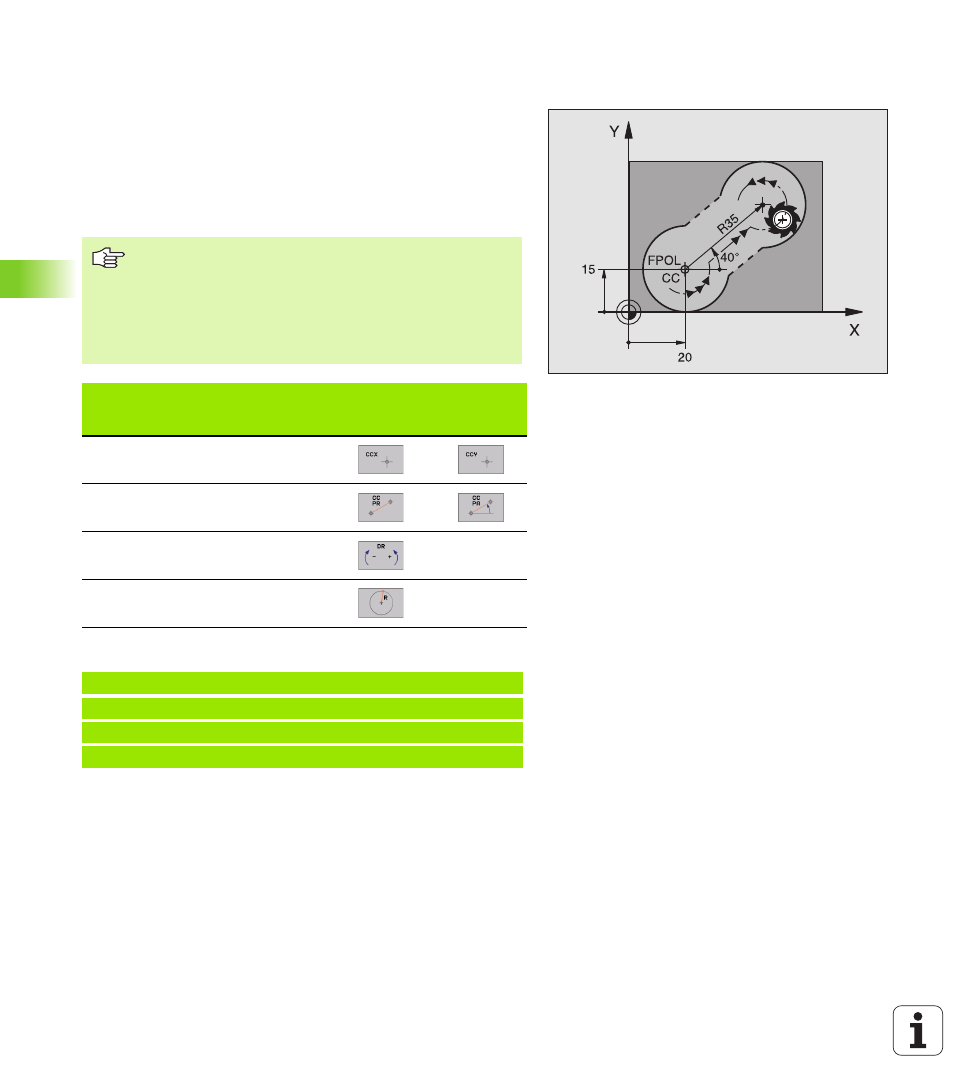

Центр окружности CC, радиус и направление вращения в FC-
/FCT-предложении
Для свободно программируемых круговых траекторий УЧПУ
расчитывает из Ваших данных центр окружности. Таким образом
можете также с помощью СК-программирования
программировать круг в предложении.
Если хотите установить центр круга с полярными координатами,
Вы должны дефинировать полюс не с CC а с помощью функции
FPOL. FPOL действителен до следующего предложения с FPOL и
установливается в прямоугольных координатах.
ЧУ-записи в качестве примера
Обычно программированный или расчитанный центр
окружности не действует в новом СК-фрагменте как
полюс или центр окружности: Если обычно
программированные полярные координаты относятся к
полюсу, определенному раньше в CC-предложении, то
следует следует определить этот полюс после СК-
фрагмента заново с помощью CC-предложения.
Известные данные
Softkeys
(программированниые
клавиши)
Центр с прямоугольными
координатами
Центр с полярными координатами
Направление вращения круговой
траектории
Радиус круговой траектории
10 FC CCX+20 CCY+15 DR+ R15
11 FPOL X+20 Y+15
12 FL AN+40
13 FC DR+ R15 CCPR+35 CCPA+40
