8 Программирование: Циклы
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

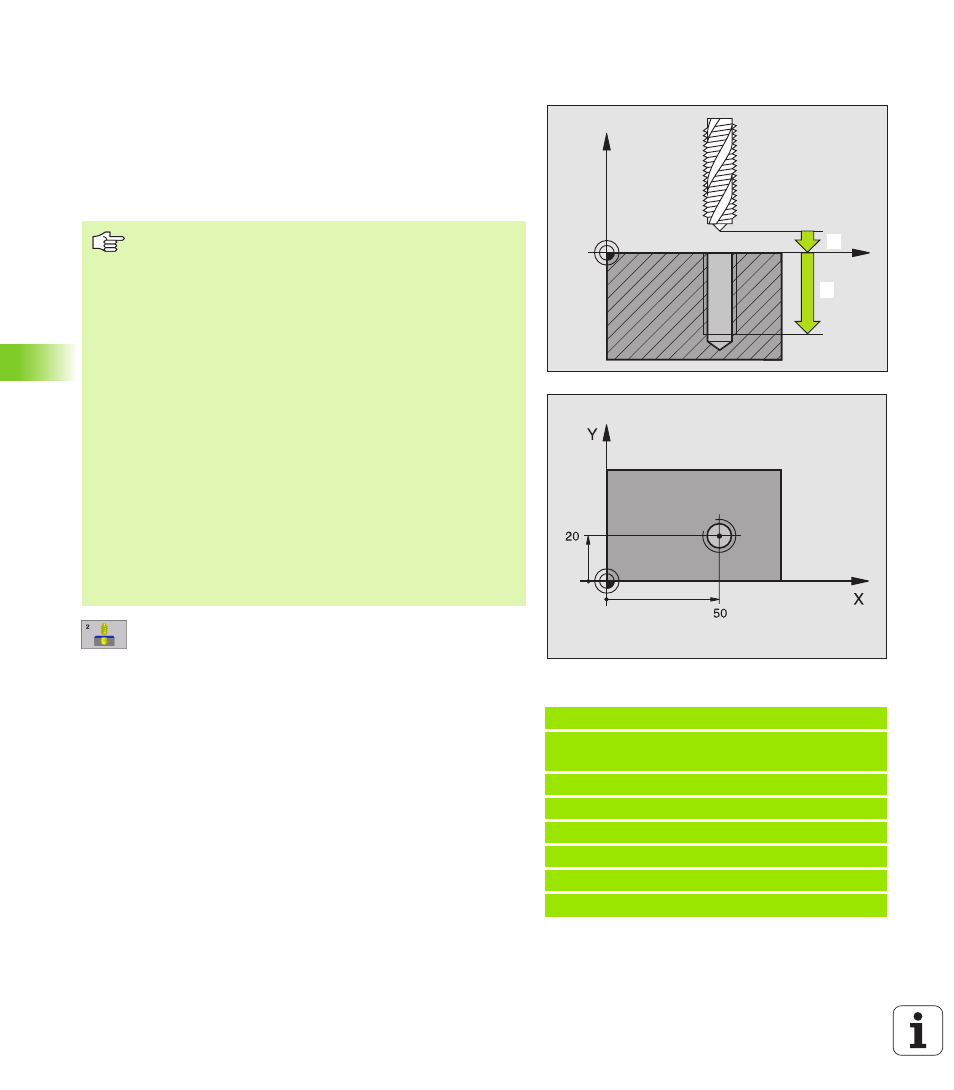

НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ НОВОЕ с
уравнивающим патроном (цикл 2)
1 Инструмент перемещаестя одним рабочим ходом на глубину
сверления
2 После этого направление вращения шпинделя обращается и
инструмент отводится обратно на позицию старта
3 На позиции старта направление вращения шпинделя снова
обращается
U
U
U
U
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки 4x шаг резьбы
U
U
U
U
Глубина сверления
2
(длина внутренней резьбы,
инкрементно): Расстояние поверхности загатовки
– дна сверления
U
U
U
U
Время пребывания в секундах: Ввести значение
между 0 и 0,5 секунды, чтобы избежать
заклинивания инструмента при возврате
U
U
U
U
Подача F: Скорость перемещения при нарезании
внутренней резьбы
Установить подачу: F = S x p
Выход из материала при прервании программы
Если во время нарезания внутренней резьбы нажмите внешнюю
клавишу Стоп (Stop), УЧПУ высвечивает Softkey, с помощью
которого можете вывести инструмент из материала.
Пример: ЧУ-предложения
24 L Z+100 R0 FMAX
25 CYCL DEF 2.0 НАРЕЗАНИЕ ВНУТРЕННЕЙ
РЕЗЬБЫ
26 CYCL DEF 2,1 РАССТ 3
27 CYCL DEF 2,2 ГЛУБИНА -20
28 CYCL DEF 2,3 ВР.ПРЕБ 0,4
29 CYCL DEF 2,4 F100
30 L X+50 Y+20 FMAX M3
31 L Z+3 FMAX M99
X
Z
111
2
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Программировать предложение позиционирования на
точку старта по оси шпинделя (безопасное расстояние
над поверхностью загатовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете Глубину
= 0, то УЧПУ не выполняет цикла.
Инструмент должен быть закреплён в патроне
уравнения линейного расширения. Патрон
выравнивания линейных расширений компенсирует
допуски подачи и частоты вращения во время обработки.
Когда цикл отрабатывается, поворотная ручка для
Override частоты вращения не действует. Ручка для
Override подачи активна только ограничено
(установленно производителем станков, обратите
внимание на инструкцию обслуживания).
Для правой резьбы активируйте шпиндель с M3, для
левой резьбы с M4.
F: Подача мм/мин)
S: Частота вращения шпинделя (об/мин)
p: Шаг резьбы (мм)
